Новый Транзистор из СССР! КТ704А 1984г.

Новый Транзистор из СССР! КТ704А 1984г.

Описание и параметры можно посмотреть тут: https://eandc.ru/pdf/tranzistor/2t704_kt704.pdf

КТ704А

Транзисторы кремниевые мезапланарные структуры n-p-n импульсные.

Предназначены для применения в импульсных высоковольтных модуляторах.

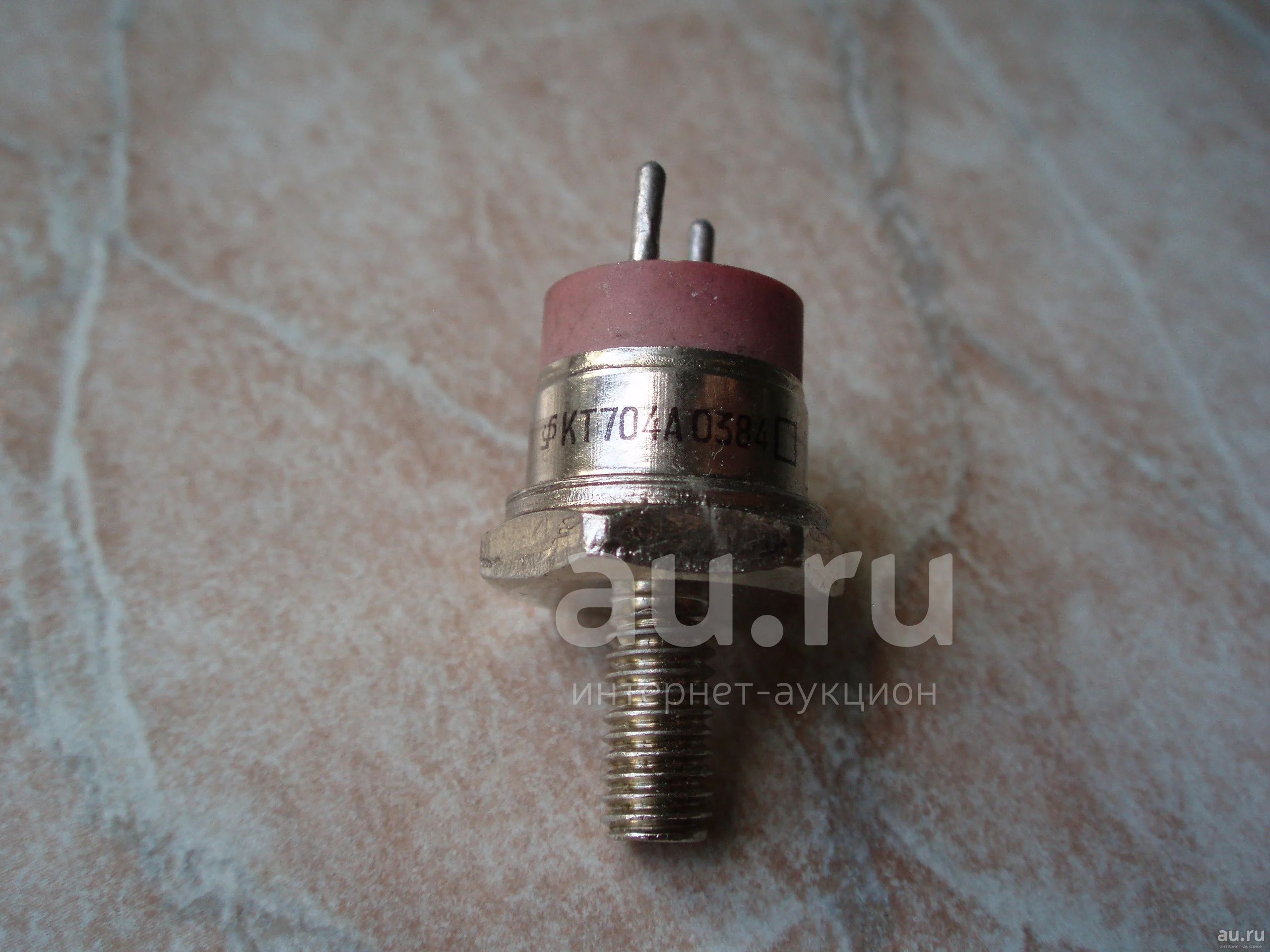

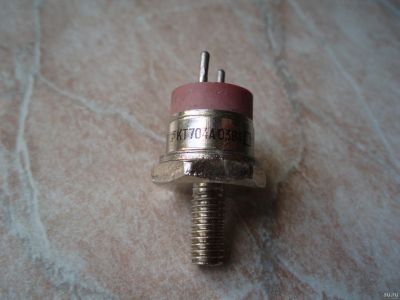

Транзисторы КТ704А, КТ704Б, КТ704В выпускаются в металлокерамическом корпусе с жесткими выводами и винтом.

Тип прибора указывается на корпусе.

Вывод эмиттера маркируется точкой.

Масса транзистора не более 20 г.

Тип корпуса: КТ-10.

Технические условия: аА0.336.031 ТУ.

Основные технические характеристики транзистора КТ704А:

• Структура транзистора: n-p-n;

• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 15 Вт;

• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 3 мГц;

• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 500 В;

• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 2,5 А;

• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: 5 мА (1000В);

• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 10... 100;

• Ск - Емкость коллекторного перехода: не более 50 пФ;

• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 2,5 Ом
