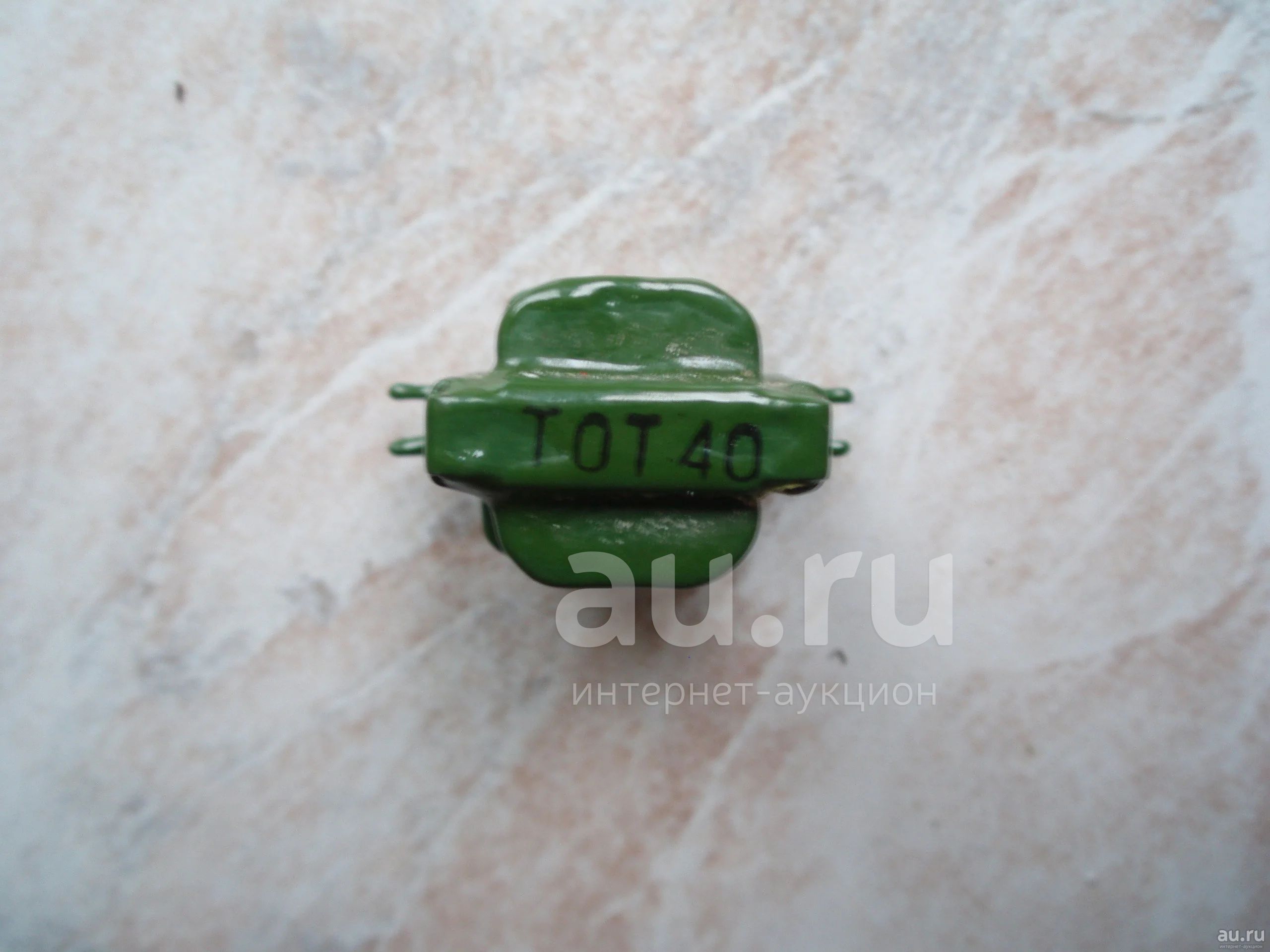

Трансформатор согласующий сигнальный низкой частоты ТОТ40 для работы в усилителях звуковой частоты

Ознакомиться с параметрами трансформаторов серии ТОТ можно тут:

https://eandc.ru/pdf/transformator/tot.pdf

ТОТ-40

Трансформаторы согласующие сигнальные низкой частоты ТОТ-40 предназначены для работы в усилителях звуковой частоты бытового и промышленного назначения, изготавливаемых в виде самостоятельных сборочных единиц или в составе бытовой РЭА.

Трансформаторы типа ТОТ используются в устройствах низкочастотных трактов, выполненных на полупроводниковых и электровакуумных приборах в аппаратуре с печатным монтажом.

Трансформаторы типа ТОТ разработаны специально для схем печатного монтажа.

Расположение выводов трансформаторов подобно цоколевке электровакуумных приборов и реле. Имеется ключ и дополнительная маркировка первого вывода на боковой поверхности трансформатора (красная точка). Отсчет выводов производится по часовой стрелке со стороны монтажа. При этом первый вывод расположен в левом верхнем углу. Каркас трансформаторов получает дополнительную жесткость от армирования его жесткими выводами, расстояние между которыми равно шагу координатной сетки печатной платы.

Основные технические характеристики трансформатора типа ТОТ:

• Рабочий диапазон эффективно воспроизводимых частот ...... 300...10000 Гц;

• Диапазон номинальной мощности ...... 0,025...25 В*А;

• Резонансная частота ...... не более 1000 Гц;

• Максимальное значение испытательного напряжения ...... 500 В;

• Коэффициент нелинейных искажений на граничных частотах полосы пропускания 300...10000 Гц ...... не более 5 %;

• Коэффициент амплитудно-частотных искажений в диапазоне частот 300...10000 Гц ...... ±2 дБ;

• Максимальная амплитуда переменного входного напряжения трансформаторов ...... 140 В;

• Пределы изменения входных сопротивлений трансформаторов ...... 13...22000 Ом;

• Максимальное напряжение первичной обмотки ...... 100 В;

• Сопротивление нагрузки трансформаторов ...... 4...4000 Ом;

• Максимальное постоянное напряжение на обмотках трансформатора ...... 100 В;

• Сопротивление изоляции между обмотками, а также между каждой обмоткой и магнитопроводом ...... 1000 Ом;

• Максимальное отклонение коэффициента трансформации ...... ±5 %;

• Температура окружающей среды ...... -60...+125 °С.
