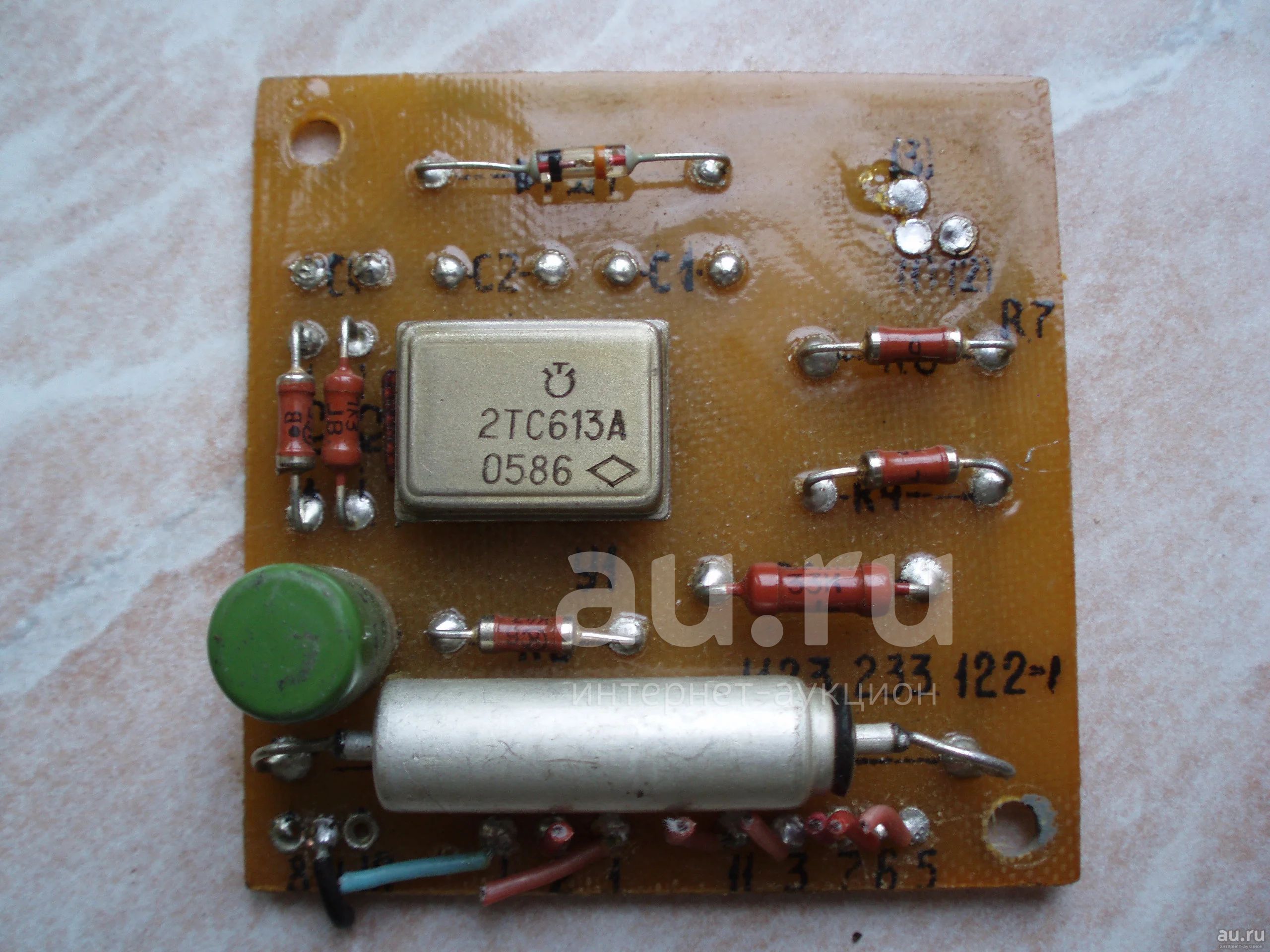

Микросхема микросборка Транзисторная сборка 2ТС613А на плате.

Микросхема микросборка Транзисторная сборка 2ТС613А на плате.

С описанием можно ознакомиться по этой ссылке: https://eandc.ru/pdf/tranzistor/2ts613_kts613.pdf

2ТС613А

Транзисторные матрицы 2ТС613А состоят из четырех электрически изолированных кремниевых эпитаксиально-планарных структуры n-p-n переключающих высокочастотных транзисторов.

Предназначены для применения в быстродействующих импульсных и переключающих устройствах, различных каскадах вычислительных машин и другой радиоэлектронной аппаратуры.

Выпускаются в металлостеклянном корпусе с гибкими выводами.

Тип прибора указан на корпусе.

Масса матрицы не более 4 г.

Категория качества: «ВП», «ОС».

Технические условия:

- приемка «5» Я53.456.000ТУ;

- приемка «9» Я53.456.000ТУ, аА0.339.190ТУ.

Минимальный срок сохраняемости - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.

Основные технические характеристики транзисторной сборки 2ТС613А:

• Структура транзисторной сборки: n-p-n;

• Рк max - Постоянная рассеиваемая мощность коллектора: 800 мВт;

• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 200 МГц;

• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 60 В;

• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 400 мА;

• Iк и max - Максимально допустимый импульсный ток коллектора: 800 мА;

• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 5 мкА (60В);

• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 25... 100;

• Ск - Емкость коллекторного перехода: не более 15 пФ;

• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 2,5 Ом;

• tрас - Время рассасывания: не более 100 нс
