Лампово-Полупроводниковый НЧ - ВЧ (20 Гц - 700 МГц) Вольтомметр ВК7-9

Лампово-Полупроводниковый НЧ-ВЧ (20 Гц - 700 МГц) ВОЛЬТОММЕТР ВК7-9

ВНИМАНИЕ! ЧИТАЙТЕ ТЕКСТ ОБЪЯВЛЕНИЯ ОТ НАЧАЛА И ДО КОНЦА, ЧТОБ НЕ ЗАДАВАТЬ МНЕ ВОПРОСЫ, ОТВЕТЫ НА КОТОРЫЕ ЕСТЬ В ТЕКСТЕ ОБЪЯВЛЕНИЯ!

Внешнее состояние прибора сами оценивайте по всем фотографиям со всех сторон, на мой взгляд для его года выпуска состояние довольно не плохое.

Кому будут нужны дополнительные фото - пишите и я Вам их предоставлю.

Смотрите и другие мои лоты, есть много другого интересного (и будет выставляться на торги в дальнейшем) и покупая несколько лотов - Вы экономите на доставке!

Проще говоря – лампово полупроводниковый высокочастотный вольтметр от 20 Герц и до 700 Мегагерц. 20 Hz - 700 MHz

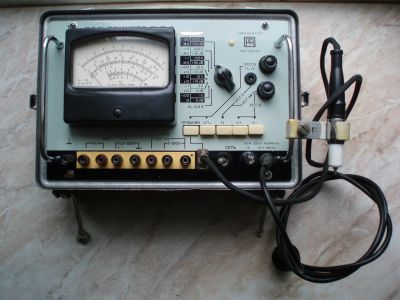

Прибор в полностью исправном (рабочем) состоянии в комплекте с щупами и ВЧ головкой. Сам лично им раньше пользовался, теперь стал не нужен… Может измерять как низкочастотное так и высокочастотное напряжение и так же измеряет сопротивление. Отлично подходит для измерения ВЧ напряжения при настройке аппаратуры радиосвязи (радиостанции, передатчики, трансиверы, радио приемники (к примеру померить напряжение гетеродина и т.д.), транзисторные и ламповые усилители мощности НЧ и ВЧ) и другой радиоаппаратуры.

Инструкцию по эксплуатации со схемой прибора можно скачать по этой ссылке:

http://www.rw6ase.narod.ru/index1/pribor/izmiritel/wk7_9in.djvu

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОПИСАНИЕ ПРИБОРА:

Вольтметр типа «ВК7-9» — комбинированный переносный прибор, предназначен для измерения постоянного напряжения от 0,1 В до 500 В, переменного напряжения синусоидальной формы от 0,3 В до 100 В в частотном диапазоне от 20 гц до 700 МГц, от 100 В до 1000 В в частотном диапазоне от 20 Гц до 300 МГц и омического сопротивления от 10 Ом до 1000 МОм. С делителем ДН-1 пределы измерения постоянного напряжения могут быть расширены до 20 кВ. Тройниковый переход ТП-2 позволяет измерять напряжение в высокочастотных трактах с волновым сопротивлением 75 Ом. С помощью специального щупа можно измерять постоянное напряжение в цепях с высокочастотными составляющими.

Активное входное сопротивление не менее: 15 мОм при измерении постоянного напряжения с делителем ДН-1, 3 мОм при измерении переменного напряжения на частоте 1000 Гц, 50 кОм при измерении пробником на частоте 100 мГц и 100 кОм при измерении с делителем ДН-2 на частоте 100 мГц. Входная емкость прибора не превышает 20 пФ при измерении через входные клеммы, 1.8 пФ при измерении пробником и 4 пФ при измерении с делителем ДН-2. Волновое сопротивление тройникового перехода ТП-2 75 Ом. Коэффициент стоячей волны (КСВ) тройникового перехода ТП-2 при КСВ согласованной нагрузки не более 1.1 в диапазоне частот от 100 до 700 мГц не более 1.3. Основная погрешность измерения ( в процентах от конечного значения рабочей части шкалы) не превышает: на постоянном токе - 2.5% без делителя и 6% с делителем ДН-1; при измерении переменного напряжения через входные клеммы +/- 4% на частотах 20 Гц - 1 мГц на пределах 1, 3, 10, 30 и 100 В; при измерении пробником +/-4% в диапазоне частот от 20 Гц - 100мГц и 6% в диапазоне частот 100-700 мГц, с делителем ДН-2 - 10%, при измерении сопротивлений на трех нижних пределах +/- 2.5%,на верхнем - 4%. Время прогрева перед работой - 15 минут.

Могу выслать его почтой по России, но при его весе и габаритах посылки, стоимость доставки будет довольно не маленькая... Если кто либо из других регионов захочет его забрать у меня, лучше присылайте ко мне курьера от какой либо транспортной компании или если у Вас есть друзья в Москве которые у меня смогут забрать прибор и каким либо образом доставить его Вам. Или в конце концов отправлю по почте.

В другие города я высылаю посылки ТОЛЬКО ПОЧТОЙ России после 100% пред. оплаты товара и почтовых расходов на карту Сбербанка! Ни какими транспортными компаниями я посылки НЕ ВЫСЫЛАЮ! потому как мне это просто не удобно.
