ВНИМАНИЕ! ЧИТАЙТЕ ТЕКСТ ОБЪЯВЛЕНИЯ ОТ НАЧАЛА И ДО КОНЦА, ЧТОБ НЕ ЗАДАВАТЬ МНЕ ВОПРОСЫ, ОТВЕТЫ НА КОТОРЫЕ ЕСТЬ В ТЕКСТЕ ОБЪЯВЛЕНИЯ!

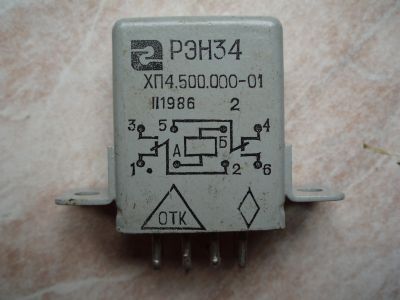

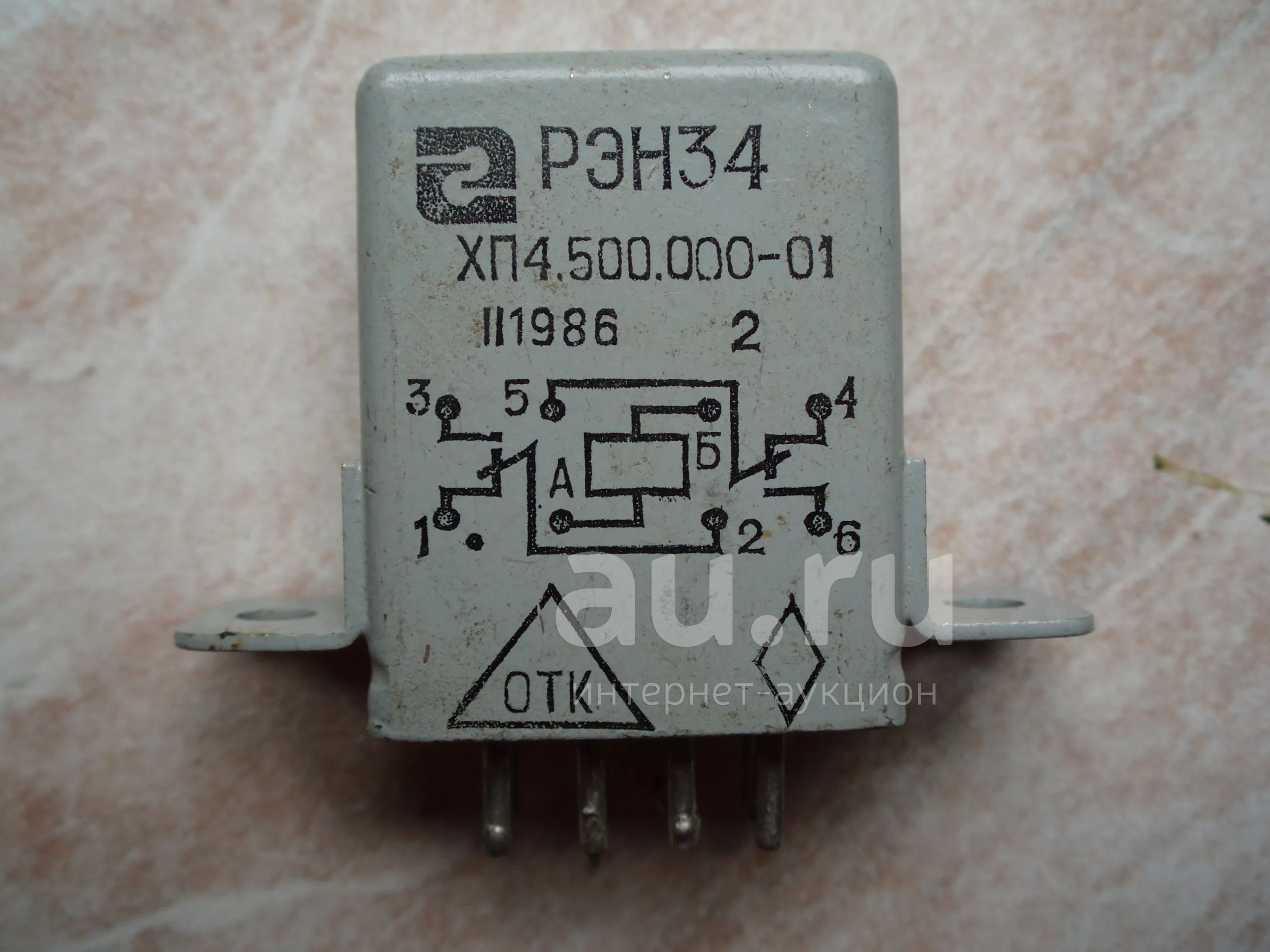

Реле РЭН34 (РЭН-34) с Военной Приемкой (ВП). Паспорт: ХП4.500.000-01 (ХП4500000-01) 1986 год. Рабочее напряжение – 27 Вольт.

Реле Новое, рабочее.

С параметрами реле можно ознакомиться тут:

https://eandc.ru/catalog/detail.php?ID=14272

Справочная информация по перечню и количеству содержания драгоценных металлов в одном изделии: Реле РЭС34 РС4.524.376.

Данные взяты из открытых источников: документации к изделию, формуляров, технической литературы, нормативной документации.

Приводится точная масса содержания драгметаллов: золота, серебра, платины и металлов платиновой группы (МПГ) на единицу изделия в граммах.

Золото : 0

Серебро : 0,77122

Платина : 0

МПГ : 0

Кому будут нужны дополнительные фото - пишите и я Вам их предоставлю.

Смотрите и другие мои лоты, есть много другого интересного (и будет выставляться на торги в дальнейшем) и покупая несколько лотов - Вы экономите на доставке!

Могу выслать его почтой по России

В другие города я высылаю посылки ТОЛЬКО ПОЧТОЙ России после 100% пред. оплаты товара и почтовых расходов на карту Сбербанка! Ни какими транспортными компаниями я посылки НЕ ВЫСЫЛАЮ! потому как мне это просто не удобно.

Теги реле рэле Ag Au Pl Pt Pd

РЭН34 ХП4.500.000-01

Реле РЭН34 ХП4.500.000-01 электромагнитное низкочастотное, слаботочное, одностабильное, двухпозиционное, с двумя переключающими контактами.

Предназначено для коммутации электрических цепей постоянного и переменного тока частотой от 50 до 1000 Гц.

Реле РЭН34 выпускаются со штыревыми выводами для навесного монтажа на печатную плату (в отверстия) и для крепления к плате гайками.

Используются для работы в составе электронных схем управления коммутацией в оборудовании общего и специального назначения.

Коммутирует токи от 0,2 до 10 А при напряжении от 12 до 250 В.

Тип корпуса - металлический, герметичный.

Вид климатического исполнения - «УХЛ», «В» и «Т» по ГОСТ 15150-69.

Категория качества: «ОТК», «ВП», «ОС».

Технические условия:

- для реле с приёмкой «1» ХП0.450.000ТУ;

- для реле с приёмкой «5» ХП0.450.000ТУ;

- для реле с приёмкой «9» ХП0.450.000ТУ, ОСТ В4.450.019-91.

Минимальный срок службы и срок сохраняемости реле РЭН34:

- в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;

- при хранении в неотапливаемых хранилищах в упаковке изготовителя и вмонтированных во влагозащищенную аппаратуру - 6 лет;

- при хранении под навесом в упаковке изготовителя и вмонтированных в аппаратуру - 3 года.

Расшифровка условного обозначения:

РЭН34 ХП4.500.000-01

РЭН - реле электромагнитное низкочастотное;

34 - порядковый номер разработки;

Т - климатическое исполнение: Т - тропическое (всеклиматическое), УХЛ - не указывается;

ХП4.500.000-01 - исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей.

Технические характеристики Значение

Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом, МОм:

- в нормальных климатических условиях:

- в условиях повышенной влажности:

- при максимальной температуре:

1000

10

50 Электрическая прочность изоляции между токоведущими элементами, В: 750 Электрическая прочность изоляции между токоведущими элементами и корпусом, В: 750 Вибрационные нагрузки:

- диапазон частот, Гц:

- ускорение, м/с2 (g):

3000

200 (20) Линейное ускорение, м/с2 (g): 500 (50) Механический удар, одиночного действия с ускорением, м/с2 (ударов): 1500 (9) Механический удар, многократного действия с ускорением, м/с2 (ударов): 500 (4000) Относительная влажность воздуха при температуре +35°C: до 98% Атмосферное давление, Па: от 1,3х10-4 до 3,04х105 Рабочая температура окружающей среды, °C: от -60 до +100 Масса реле, г: 55,0 Минимальный срок службы, лет: 12

Номер паспорта реле Количество групп контактов Рабочее напряжение Сопротивление обмотки Ток Время Сопротивление контактов Диапазон

коммутации срабатывания отпускания срабатывания отпускания ток напряжение В Ом мА мА мс мс Ом А В РЭН-34 ХП4.500.000-01 2П 24…30 288…352 40,0 4,0 15,0 8,0 0,1 0,1…10,0 12…250 РЭН-34 ХП4.500.030-01 2П 11…14 60…74 100,0 10,0 15,0 8,0 0,1 0,1…10,0 12…250
