Новая Радиолампа ГС-15Б (генераторный тетрод) с содержанием драг. металлов. 1988 год №2
Новая Радиолампа ГС-15Б (генераторный тетрод) с содержанием драг. мет...
Описание
Состояние | Новое |
Новая Радиолампа ГС-15Б (генераторный тетрод) с содержанием драг. металлов. 1988 год №2
ВНИМАНИЕ! ЧИТАЙТЕ ТЕКСТ ОБЪЯВЛЕНИЯ ОТ НАЧАЛА И ДО КОНЦА, ЧТОБ НЕ ЗАДАВАТЬ МНЕ ВОПРОСЫ, ОТВЕТЫ НА КОТОРЫЕ ЕСТЬ В ТЕКСТЕ ОБЪЯВЛЕНИЯ!

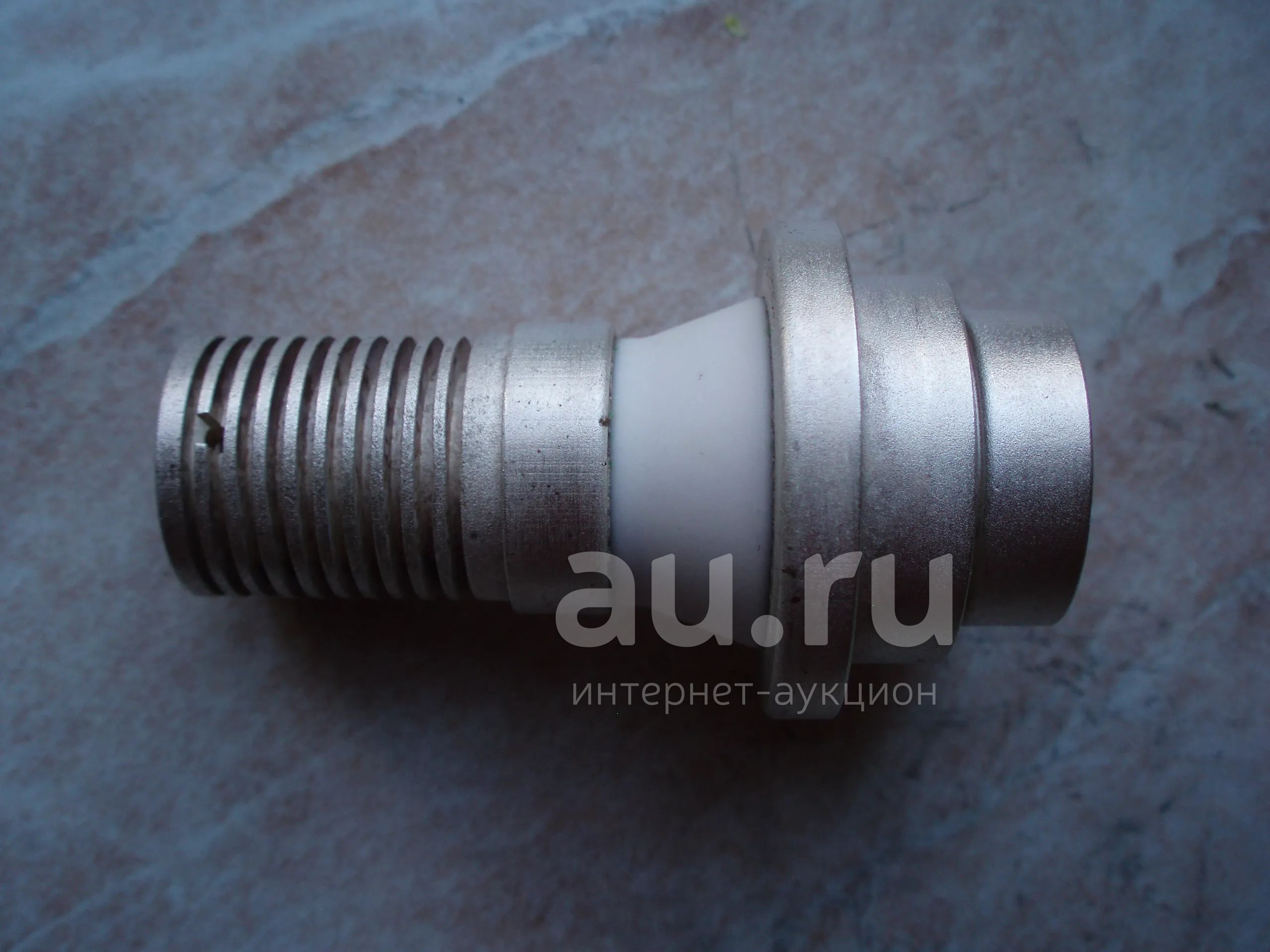

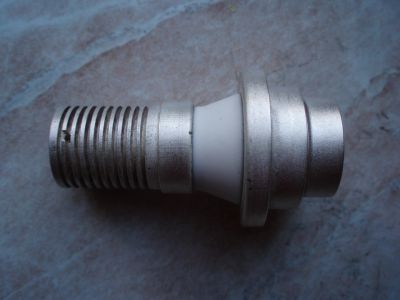

Новая Радиолампа Генераторный тетрод ГС-15Б в металлокерамическом оформлении с принудительном воздушным охлаждением. 1988 год
Много лет лежит у меня, раньше было желание сделать на ней УМ, но так руки и не дошли и как я понимаю уже не дойдут...
Справочная информация по перечню и количеству содержания драгоценных металлов в изделии: Лампа электронная ГС-15Б.
Данные взяты из открытых источников: документации к изделию, формуляров, технической литературы, нормативной документации.
Приводится точная масса содержания драгметаллов: золота, серебра, платины и металлов платиновой группы (МПГ) на единицу изделия в граммах.
Золото : 0
Серебро : 2,6450619
Платина : 0
МПГ : 0
Палладий : 0,1401339
Кому будут нужны дополнительные фото - пишите и я Вам их предоставлю.
Смотрите и другие мои лоты, есть много другого интересного (и будет выставляться на торги в дальнейшем) и покупая несколько лотов - Вы экономите на доставке!
Могу выслать его почтой по России
В другие города я высылаю посылки ТОЛЬКО ПОЧТОЙ России после 100% пред. оплаты товара и почтовых расходов на карту Сбербанка! Ни какими транспортными компаниями я посылки НЕ ВЫСЫЛАЮ! потому как мне это просто не удобно.
ГС-15Б
Генераторный тетрод ГС-15Б в металлокерамическом оформлении с принудительном воздушным охлаждением для работы в дециметровом диапазоне волн.
Предназначен для генерирования и усиления высокочастотных колебаний в диапазоне частот от 400 до 1000 МГц с выходной мощностью не менее 150 Вт.
Тетрод ГС-15Б применяется для работы в непрерывном режиме и работы в схемах с общей сеткой в радиотехнических устройствах специального назначения.
Катод оксидный косвенного накала.
Выпускается в металлокерамическом исполнении с плоскопараллельной системой электродов.
Охлаждение принудительное воздушное не менее 30 м3/ч.
Габаритные размеры тетрода ГС-15Б:
- высота лампы - не более 69 мм;
- диаметр лампы - не более 38 мм.
Масса не более 140 г.
Гарантийный срок хранения лампы ГС-15Б - 12 лет со дня приёмки представителем заказчика.
Срок службы не менее 2000 час.
Технические условия: СТ3.323.045ТУ.
Расшифровка маркировки тетрода:
ГС-15Б
ГС - буквы, определяющие тип лампы: ГС - генераторные лампы для частот генерирования более 300 МГц;
15 - число порядкового номера разработки данного типа лампы;
Б - буква, обозначающая вид принудительного охлаждения: Б - воздушное.
Основные параметры ГC-15Б:
при Uн=6,3 В, Uа=900 В, Uс2=250 В, Iа=0,2 АТок накала2,28 А
Ток 1-й сетки обратныйне более 20 мкА
Напряжение 1-й сетки в рабочей точке отрицательное10 В
Крутизна характеристики (при Uс=1 В)не менее 9 мА/В
Колебательная мощность в режиме усиления (Uа=1,5 кВ, Uс2=300 В, l=30см)не менее 160 Вт
Междуэлектродные емкости, пФ: - 1-я сетка - катод8
- 2-я сетка - анод1,8
Предельные эксплуатационные характеристики ГС-15Б:
Напряжение накала6 - 6,6 В
Напряжение анода постоянное1,37 кВ
Напряжение 2-й сетки 300 В
Напряжение 1-й сетки отрицательное100 - 0 В
Мощность, рассеиваемая анодом 200 Вт
Мощность, рассеиваемая сетками3 Вт
Ток анода0,24 А
Ток 2-й сетки40 мА
Ток 1-й сетки10 мА
Мощность возбуждения12 Вт
Колебательная мощность112,5 Вт
Длина волны (минимальная)30 см
Температура выводов200 С
Интервал рабочих температур окружающей среды от -60 до +100 С
Теги: генераторная радиолампа, винтажная, ретро, ламповый усилитель НЧ ламповый усилитель ВЧ.
