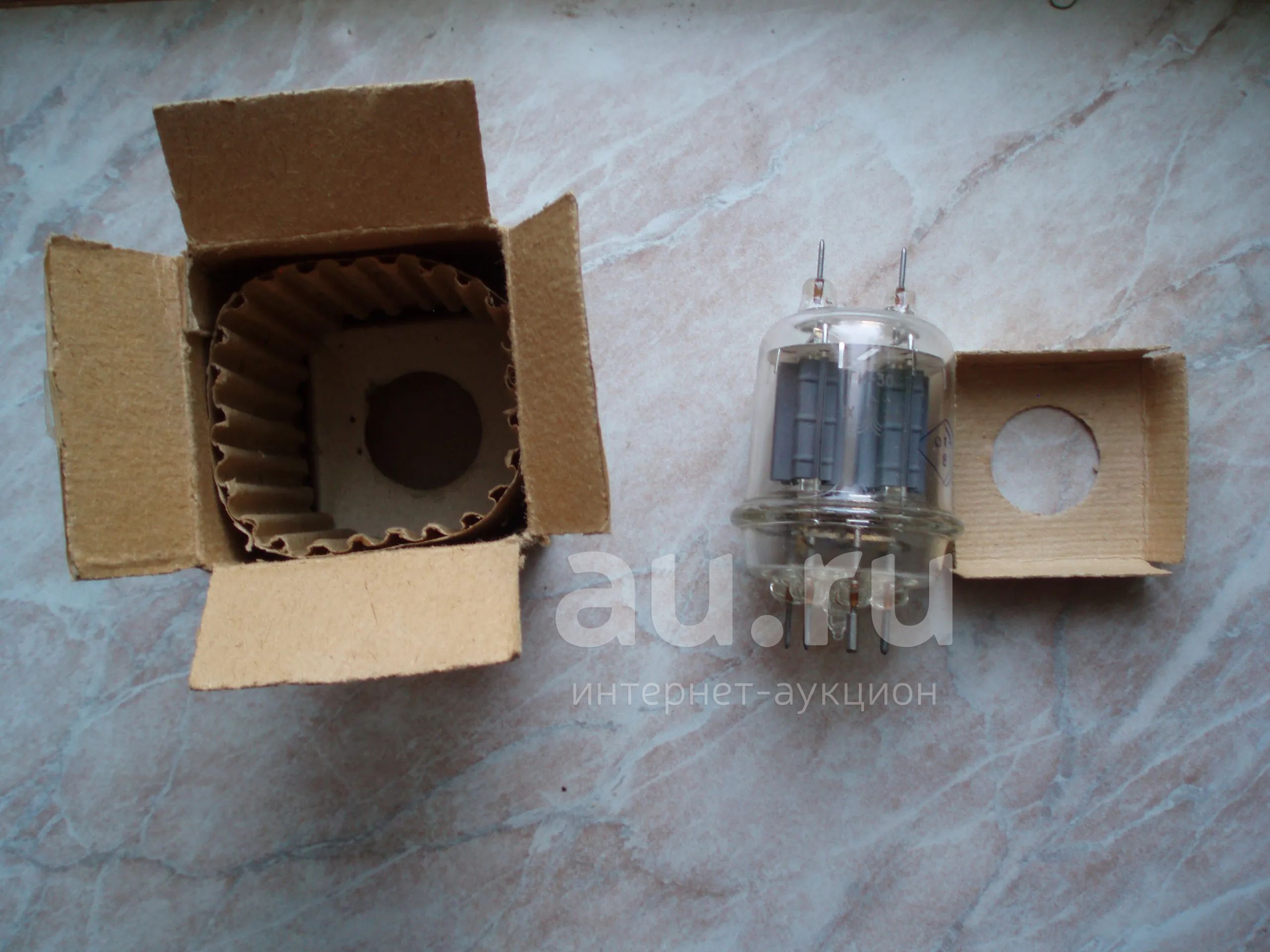

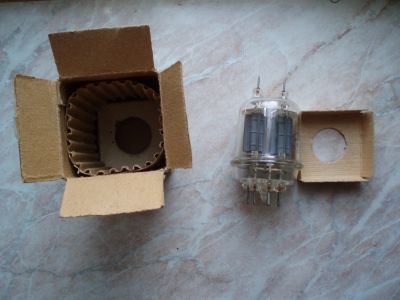

Новая Радиолампа ГИ-30 (Генераторный импульсный лучевой двойной тетрод) с содержанием драг. металлов. 1984 год №1

Новая Радиолампа ГИ-30 (Генераторный импульсный лучевой двойной тетрод) с содержанием драг. металлов. 1984 год №1

ВНИМАНИЕ! ЧИТАЙТЕ ТЕКСТ ОБЪЯВЛЕНИЯ ОТ НАЧАЛА И ДО КОНЦА, ЧТОБ НЕ ЗАДАВАТЬ МНЕ ВОПРОСЫ, ОТВЕТЫ НА КОТОРЫЕ ЕСТЬ В ТЕКСТЕ ОБЪЯВЛЕНИЯ!

Справочная информация по перечню и количеству содержания драгоценных металлов в изделии: Лампа электронная ГИ-30.

Данные взяты из открытых источников: документации к изделию, формуляров, технической литературы, нормативной документации.

Приводится точная масса содержания драгметаллов: золота, серебра, платины и металлов платиновой группы (МПГ) на единицу изделия в граммах.

Золото : 0,0376

Серебро : 0

Платина : 0,0006102

МПГ : 0

Кому будут нужны дополнительные фото - пишите и я Вам их предоставлю.

Смотрите и другие мои лоты, есть много другого интересного (и будет выставляться на торги в дальнейшем) и покупая несколько лотов - Вы экономите на доставке!

Могу выслать его почтой по России

В другие города я высылаю посылки ТОЛЬКО ПОЧТОЙ России после 100% пред. оплаты товара и почтовых расходов на карту Сбербанка! Ни какими транспортными компаниями я посылки НЕ ВЫСЫЛАЮ! потому как мне это просто не удобно.

ГИ-30

Генераторный импульсный лучевой двойной тетрод ГИ-30 с оксидным катодом косвенного накала в стеклянном оформлении и естественным воздушным охлаждением.

Предназначен для модулирования колебаний в импульсных устройствах.

Тетрод ГИ-30 применяется для работы в радиотехнических устройствах общего и специального назначения.

Выпускается в стеклянном бесцокольном 7-штырьковом исполнении.

Рабочее положение вертикальное, баллоном вверх.

Катод оксидный косвенного накала.

Охлаждение воздушное естественное.

Габаритные размеры тетрода ГИ-30:

- высота лампы - не более 110 мм;

- диаметр лампы - не более 61 мм.

Масса не более 125 г.

Гарантийный срок хранения лампы ГИ-30 - 12 лет со дня приёмки представителем заказчика.

Срок службы не менее 1000 час.

Технические условия: 3.310.017ТУ.

Расшифровка маркировки тетрода:

ГИ-30

ГИ - буквы, определяющие тип лампы: ГИ - генераторные импульсные;

30 - число порядкового номера разработки данного типа лампы.

при Uн=12,6 В, Uа=250 В, Uс2=175 В, Uс1=-11 ВТок накала 1,125 ±0,125 А

Ток накала (при Uн=6,3 В)2,25 ±0,125 А

Ток анода 58,5 ±23,5 мА

Ток анода в импульсене менее 8,1 А

Ток 2-й сетки не более 10 мА

Ток утечки между катодом и подогревателемне более 175 мкА

Ток 1-й сетки обратный (при Uа=400 В, Uс1= -100 В)не более 4 мкА

Напряжение запирания 1-й отрицательное55 В

Междуэлектродные емкости, пФ: - входная15 ±2

- выходная7 ±2

- проходнаяне более 0,1

Напряжение накала11,3-13,9 В

Напряжение анода5 кВ

Напряжение 2-й сетки0,85 кВ

Напряжение между катодом и подогревателем±100 В

Ток анода в импульсе9 А

Мощность, рассеиваемая анодом19 Вт

Мощность, рассеиваемая 2-й сеткой3 Вт

Температура баллона200 С

Интервал рабочих температур окружающей средыот -60 до +70 С
