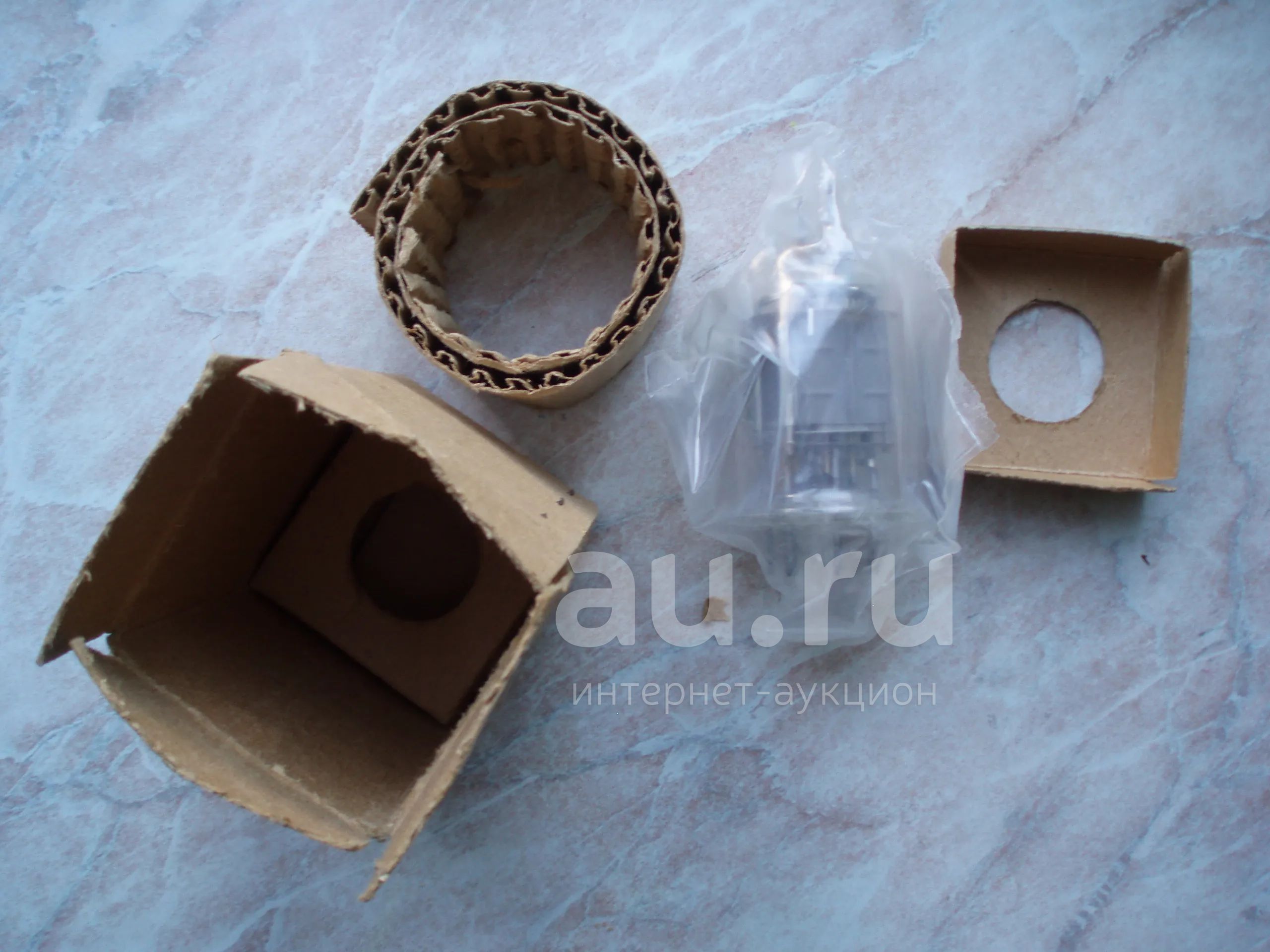

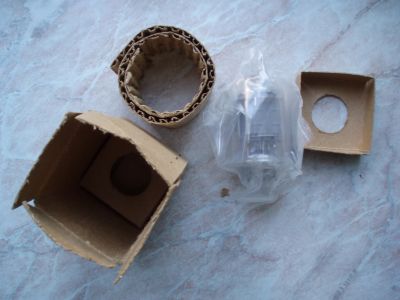

Новая Радиолампа ГМИ-6 (Импульсный модуляторный двойной лучевой тетрод) с содержанием драг. металлов. 1980 год №2

Новая Радиолампа ГМИ-6 (Импульсный модуляторный двойной лучевой тетрод) с содержанием драг. металлов. 1980 год №2

Лампа с Военной приёмкой ВП

ВНИМАНИЕ! ЧИТАЙТЕ ТЕКСТ ОБЪЯВЛЕНИЯ ОТ НАЧАЛА И ДО КОНЦА, ЧТОБ НЕ ЗАДАВАТЬ МНЕ ВОПРОСЫ, ОТВЕТЫ НА КОТОРЫЕ ЕСТЬ В ТЕКСТЕ ОБЪЯВЛЕНИЯ!

Справочная информация по перечню и количеству содержания драгоценных металлов в изделии: Лампа электронная ГМИ-6.

Данные взяты из открытых источников: документации к изделию, формуляров, технической литературы, нормативной документации.

Приводится точная масса содержания драгметаллов: золота, серебра, платины и металлов платиновой группы (МПГ) на единицу изделия в граммах.

Золото : 0,0592636

Серебро : 0

Платина : 0

МПГ : 0

Палладий : 0,0007746

Кому будут нужны дополнительные фото - пишите и я Вам их предоставлю.

Смотрите и другие мои лоты, есть много другого интересного (и будет выставляться на торги в дальнейшем) и покупая несколько лотов - Вы экономите на доставке!

Могу выслать его почтой по России

В другие города я высылаю посылки ТОЛЬКО ПОЧТОЙ России после 100% пред. оплаты товара и почтовых расходов на карту Сбербанка! Ни какими транспортными компаниями я посылки НЕ ВЫСЫЛАЮ! потому как мне это просто не удобно.

ГМИ-6

Импульсный модуляторный двойной лучевой тетрод ГМИ-6 в стеклянном исполнении с оксидным катодом косвенного накала и естественным воздушным охлаждением.

Предназначен для коммутации импульсной мощности в импульсных модуляторах при напряжении анода в импульсе до 4 кВ и тока в импульсе более 8 А.

Импульсный модуляторный тетрод ГМИ-6 применяется в стационарных и передвижных радиотехнических устройствах общего или специального назначения.

Выпускается в стеклянном бесцокольном оформлении с 6-штырьковыми выводами электродов и двумя отдельными выводами анода

Работает в любом положении.

Охлаждение воздушное естественное.

Габаритные размеры тетрода ГМИ-6:

- высота лампы не более 95 мм;

- диаметр лампы не более 48 мм.

Масса не более 70 г.

Гарантийный срок хранения лампы ГМИ-6 - не менее 12 лет со дня приёмки представителем заказчика.

Наработка не менее 1000 ч.

Технические условия: 3.310.027ТУ1.

Расшифровка маркировки импульсного модуляторного тетрода:

ГМИ-6

ГМИ - буква, определяющая тип лампы: ГМИ - модуляторные лампы, работающие в импульсном режиме;

6 - число порядкового номера разработки данного типа лампы.

Ток накала1,1 ±1 А

Ток 1-й сетки обратныйне более 3 мкА

Ток 2-й сетки в импульсене более 3 А

Ток анода в импульсене менее 8 А

Ток анода в импульсе (при Uн=11,4 В)не менее 7,5 А

Ток утечки между катодом и подогревателемне более 100 мкА

Напряжение запирающее 1-й сетки отрицательное125 ±55 В

Междуэлектродные емкости, пФ: - входная14,5 ±3,5

- выходная5,2 ±1

- проходнаяне более 0,2

Напряжение накала при последовательном включении подогревателей11,4 - 14 В

Напряжение накала при параллельном включении подогревателей5,7 - 7 В

Напряжение анода4000 В

Напряжение 2-й сетки800 В

Напряжение 1-й сетки200 В

Напряжение между катодом и подогревателем150 В

Напряжение между катодом и подогревателем отрицательное150 В

Ток катода в импульсе15 А

Мощность, рассеиваемая анодом15 Вт

Мощность, рассеиваемая 2-й сеткой3 Вт

Мощность, рассеиваемая 1-й сеткой1 Вт

Длительность импульса5 мкс

Температура баллона260 С

Интервал рабочих температур окружающей средыот -60 до +90 С
