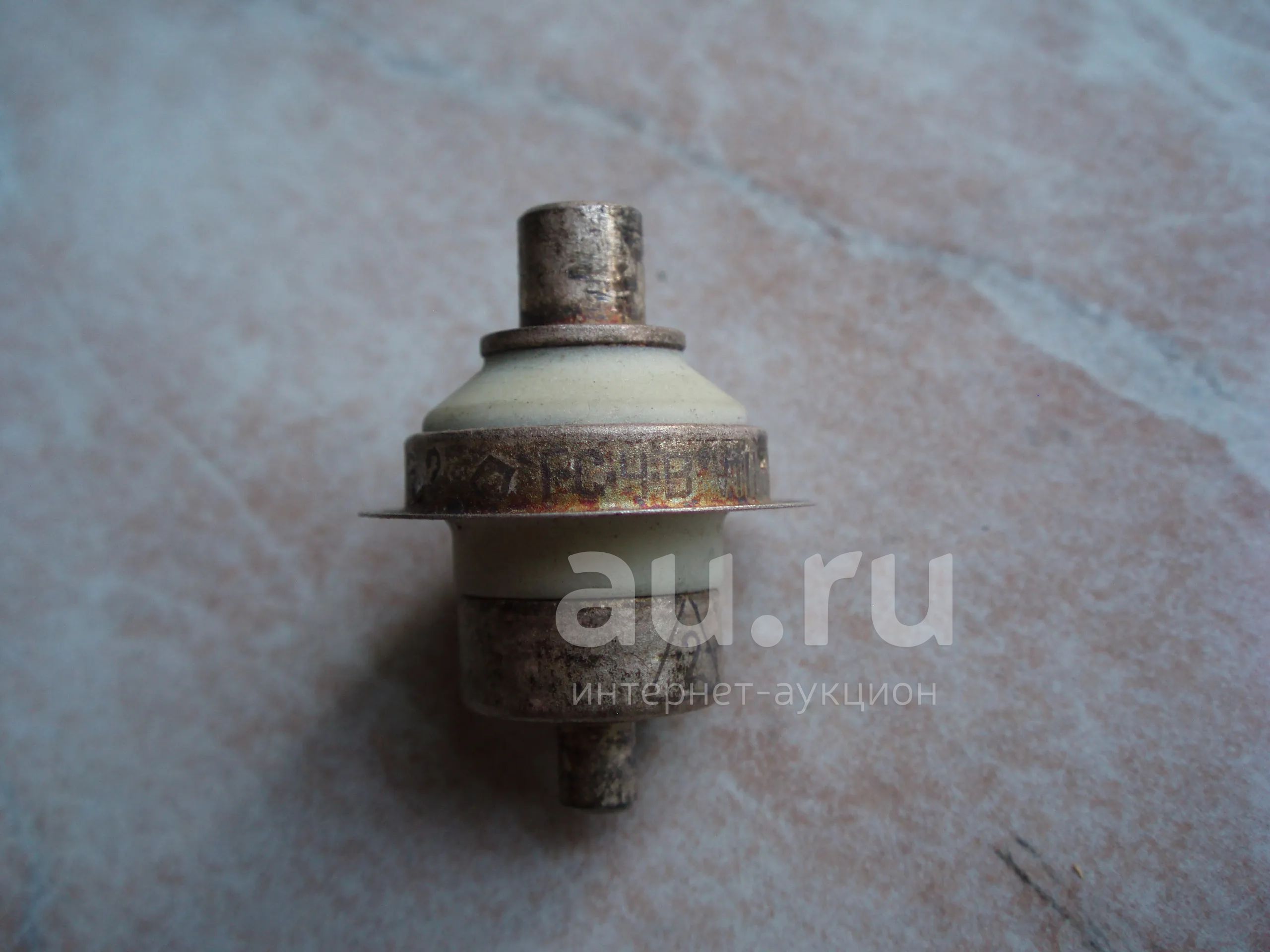

Новая Радиолампа ГС-4В (Металлокерамический Генераторный Триод) с содержанием драг. металлов. 1969 год

Новая Радиолампа ГС-4В (Металлокерамический Генераторный Триод) с содержанием драг. металлов. 1969 год

Лампа с Военной приёмкой ВП

ВНИМАНИЕ! ЧИТАЙТЕ ТЕКСТ ОБЪЯВЛЕНИЯ ОТ НАЧАЛА И ДО КОНЦА, ЧТОБ НЕ ЗАДАВАТЬ МНЕ ВОПРОСЫ, ОТВЕТЫ НА КОТОРЫЕ ЕСТЬ В ТЕКСТЕ ОБЪЯВЛЕНИЯ!

Справочная информация по количеству содержащихся драгметаллов в изделии: лампа электронная ГС-4В.

Масса содержания драгоценных металлов: золота, серебра, платины, палладия, тантала и (МПГ) на единицу изделия в граммах представлена справочная (поэтому реальное содержание может быть на 8-15% меньше).

Справочник сформирован по данным из открытых источников: технической литературы, паспортов изделий, нормативной документации, формуляров, других открытых источников.

Золото :0 г.Серебро :0,385706 г.Платина :0 г.МПГ :0 г.

Кому будут нужны дополнительные фото - пишите и я Вам их предоставлю.

Смотрите и другие мои лоты, есть много другого интересного (и будет выставляться на торги в дальнейшем) и покупая несколько лотов - Вы экономите на доставке!

Могу выслать его почтой по России

В другие города я высылаю посылки ТОЛЬКО ПОЧТОЙ России после 100% пред. оплаты товара и почтовых расходов на карту Сбербанка! Ни какими транспортными компаниями я посылки НЕ ВЫСЫЛАЮ! потому как мне это просто не удобно.

ГС-4В

Генераторный триод ГС-4В в титанокерамическом оформлении с естественным воздушным охлаждением для работы в сантиметровом и дециметровом диапазонах волн.

Предназначен для генерирования, усиления и умножения колебаний высокой частоты.

Триод ГС-4В применяется для работы в радиотехнических устройствах общего и специального назначения.

Выпускается в титанокерамическом исполнении с цилиндрическими выводами катода, подогревателя и дисковым выводом сетки.

Габаритные размеры триода ГС-4В:

- высота лампы - не более 31,3 мм;

- диаметр лампы - не более 23,4 мм.

Масса не более 12 г.

Гарантийный срок хранения лампы ГС-4В - 12 лет со дня приёмки представителем заказчика.

Срок службы не менее 1000 час.

при Uн=6,3 В, Uа=200 В, Ia=30 мАТок накала0,47 ±0,06 А

Ток анода (при Uа=120 В, Uс=0 В)не менее 20 мА

Ток эмиссии катода в импульсе (при Uа=Uс=60 В)не менее 0,8 А

Ток сетки обратный (при Uс= -2В)не более 3 мкА

Напряжение сетки в рабочей точке отрицательное2 ±1,8 В

Крутизна характеристики18 ±3 мА/В

Колебательная мощность (при Uа=250 В, Iа=60 мА, l=7,2 см)не менее 1 Вт

Колебательная мощность (при Uн=6 В)не менее 0,8 Вт

Междуэлектродные емкости, пФ: входная3

выходнаяне более 0,04

проходная 1,8 ±0,3

Долговечностьне менее 550 ч

Напряжение накала6 - 6,6 В

Напряжение анода 350 В

Напряжение сетки 0 В

Напряжение сетки отрицательное50 В

Ток катода65 мА

Ток сетки15 мА

Мощность, рассеиваемая анодом15 Вт

Мощность, рассеиваемая сеткой0,4 Вт

Высокочастотная мощность подводимая к сетке1,5 Вт

Сопротивление в цепи анода1 кОм

Температура оболочки 200 С

Интервал рабочих температур окружающей средыот -60 до +100 С
