Новая Радиолампа ГИ-25 (Металлокерамический Импульсный Генераторный Триод) с содержанием драг. металлов. 1982 год

Новая Радиолампа ГИ-25 (Металлокерамический Импульсный Генераторный Триод) с содержанием драг. металлов. 1982 год

Лампа с Военной приёмкой ВП

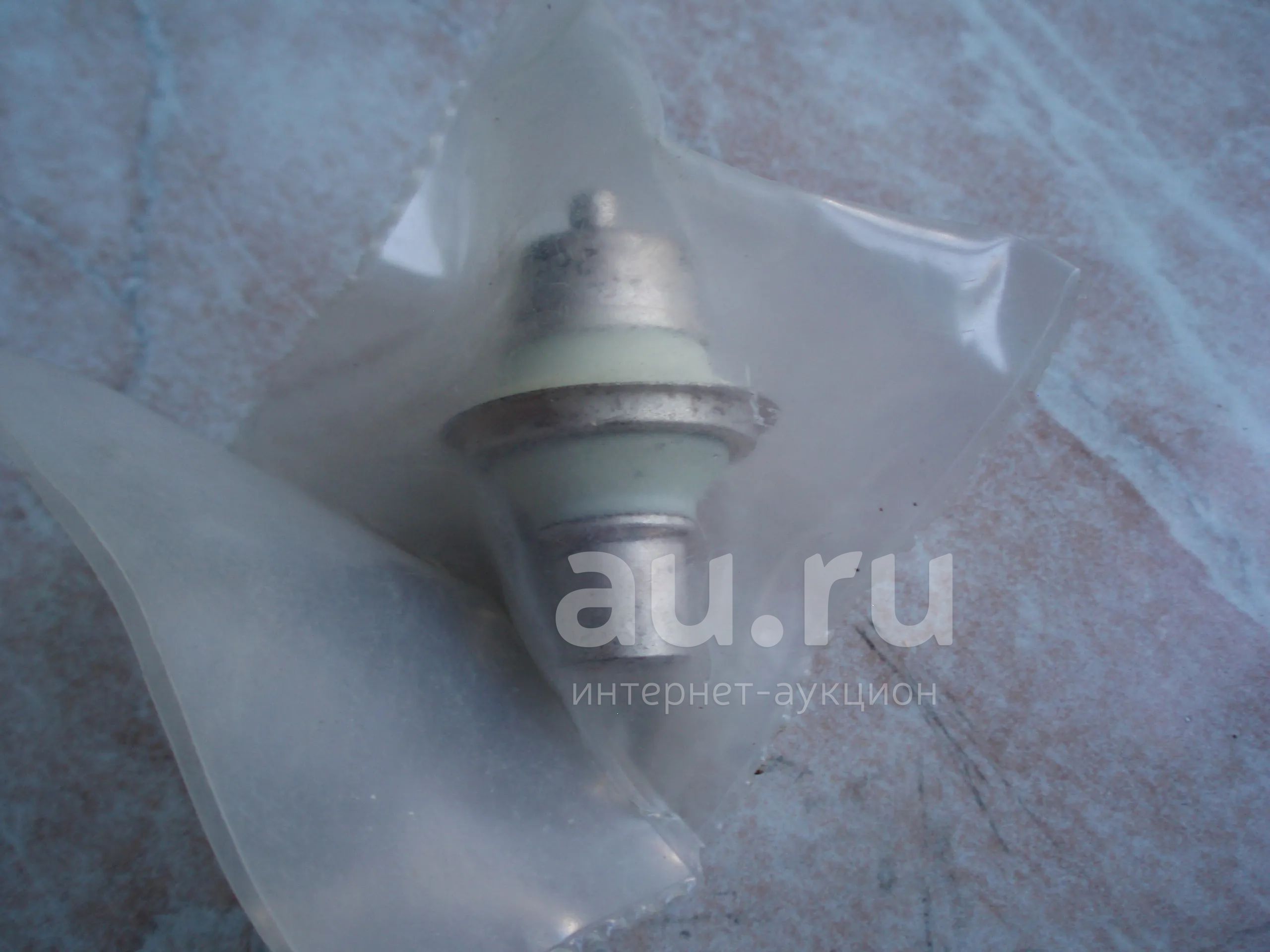

Через полиэтиленовую упаковку мне не удалось прочитать название лампы, пришлось вскрыть упаковку и только после этого удалось рассмотреть что это ГИ-25

В Моих объявлениях есть под эту лампу панелька которая так же подходит и к ГС-14

ВНИМАНИЕ! ЧИТАЙТЕ ТЕКСТ ОБЪЯВЛЕНИЯ ОТ НАЧАЛА И ДО КОНЦА, ЧТОБ НЕ ЗАДАВАТЬ МНЕ ВОПРОСЫ, ОТВЕТЫ НА КОТОРЫЕ ЕСТЬ В ТЕКСТЕ ОБЪЯВЛЕНИЯ!

Справочная информация по перечню и количеству содержания драгоценных металлов в изделии: Лампа электронная ГИ-25.

Данные взяты из открытых источников: документации к изделию, формуляров, технической литературы, нормативной документации.

Приводится точная масса содержания драгметаллов: золота, серебра, платины и металлов платиновой группы (МПГ) на единицу изделия в граммах.

Золото : 0

Серебро : 0,1165919

Платина : 0

МПГ : 0

Кому будут нужны дополнительные фото - пишите и я Вам их предоставлю.

Смотрите и другие мои лоты, есть много другого интересного (и будет выставляться на торги в дальнейшем) и покупая несколько лотов - Вы экономите на доставке!

Могу выслать его почтой по России

В другие города я высылаю посылки ТОЛЬКО ПОЧТОЙ России после 100% пред. оплаты товара и почтовых расходов на карту Сбербанка! Ни какими транспортными компаниями я посылки НЕ ВЫСЫЛАЮ! потому как мне это просто не удобно.

ГИ-25

Импульсный генераторный триод ГИ-25 в металлокерамическом оформлении с подогревным катодом и естественным воздушным охлаждением для работы в сантиметровом и дециметровом диапазоне волн.

Предназначен для генерирования и усиления высокочастотных колебаний в диапазоне частот до 5400 МГц в импульсном режиме при анодной и сеточной модуляции.

Триод ГИ-25 применяется для работы в радиотехнических устройствах специального назначения.

Выпускается в металлокерамическом исполнении с цилиндрическими выводами анода, катода, подогревателя и сетки.

Охлаждение воздушное естественное.

Габаритные размеры триода ГИ-25:

- высота лампы - не более 37 мм;

- диаметр лампы - не более 25,5 мм.

Масса не более 25 г.

Гарантийный срок хранения лампы ГИ-25 - 12 лет со дня приёмки представителем заказчика.

Срок службы не менее 2000 час.

Технические условия: СТ3.323.038ТУ.

Расшифровка маркировки триода:

ГИ-25

ГИ - буквы, определяющие тип лампы: ГИ - генераторные импульсные;

25 - число порядкового номера разработки данного типа лампы.

Основные технические параметры ГИ-25:

при Uн=6,3 В, Uа=0,25 кВ, Iа=30 мАТок накала 0,95 ±0,06 А

Ток эмиссии в импульсе (при Uа=Uс=100 В)не менее 2 А

Ток сетки обратныйне более 2 мкА

Крутизна характеристики24 ±6 мА/В

Напряжение сетки в рабочей точке отрицательное 2,5 В

Колебательная мощность в импульсене менее 700 Вт

Междуэлектродные емкости, пФ: - входная4,5 ±1

- выходная2

- проходнаяне более 0,08

Долговечностьне менее 250 ч

Предельные эксплуатационные характеристики ГИ-25:

Напряжение накала6 - 6,6 В

Напряжение анода в импульсе3 кВ

Напряжение анода в режиме сеточной модуляции1,3 кВ

Напряжение сетки в импульсе отрицательное при сеточной модуляции (минимальное)80 В

Напряжение сетки в импульсе0 В

Напряжение сетки в импульсе отрицательное (минимальное)120 В

Ток анода в импульсе2,8 А

Ток сетки в импульсе 0,7 А

Мощность, рассеиваемая анодом в импульсном режиме12 Вт

Мощность, рассеиваемая сеткой0,25 Вт

Длина волны при анодной модуляции (минимальная)5,5 см

Скважность800

Температура оболочки200 С

Интервал рабочих температур окружающей средыот -60 до +100 С
