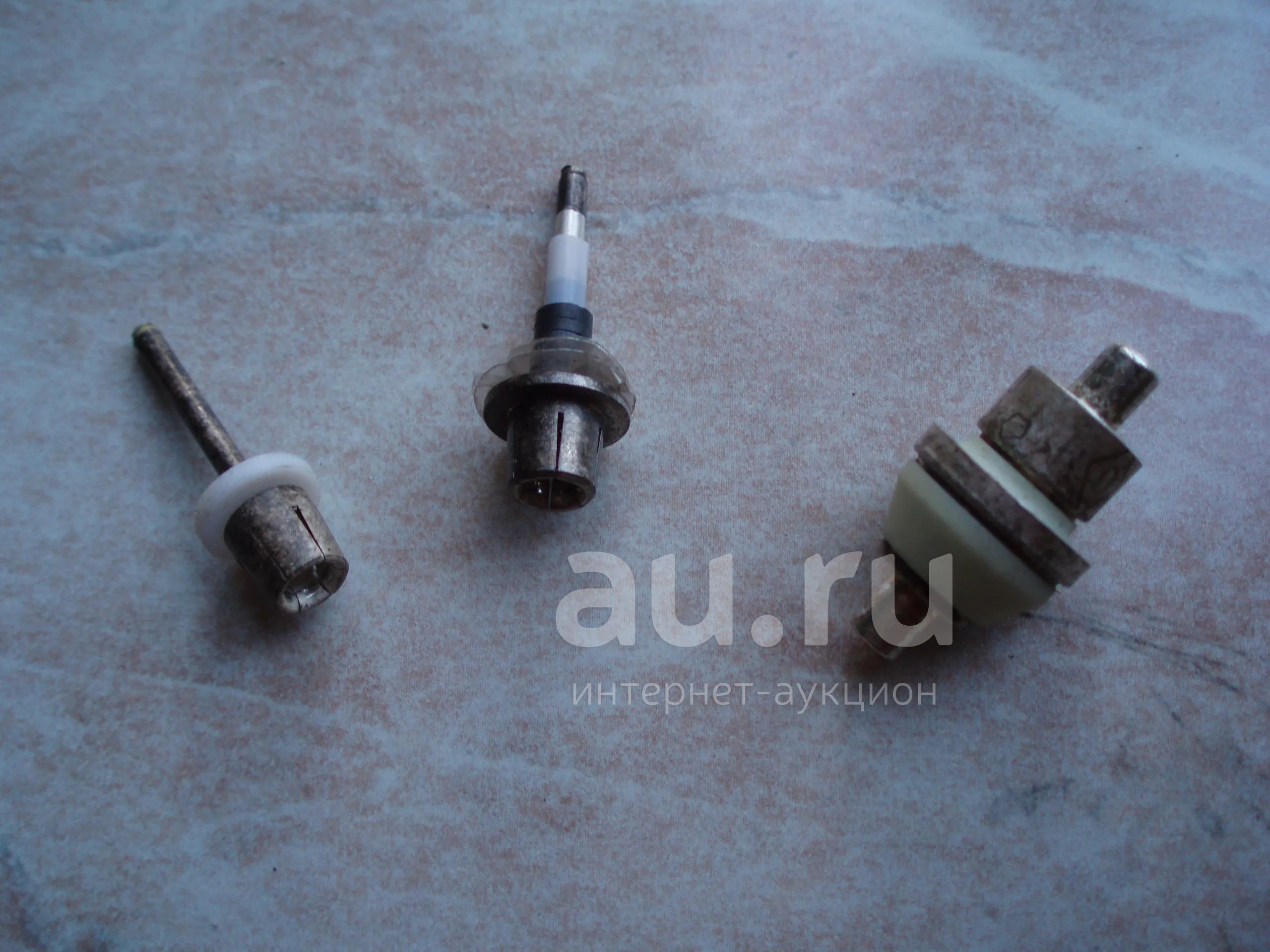

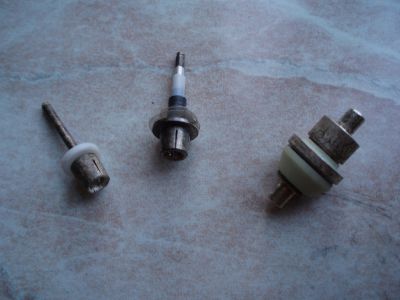

Радиолампа 6С17К-В (Металлокерамический Триод) с содержанием драг. металлов. 1981 год

Радиолампа 6С17К-В (Металлокерамический Триод) с содержанием драг. металлов. 1981 год

Лампа с Военной приёмкой ВП

ВНИМАНИЕ! ЧИТАЙТЕ ТЕКСТ ОБЪЯВЛЕНИЯ ОТ НАЧАЛА И ДО КОНЦА, ЧТОБ НЕ ЗАДАВАТЬ МНЕ ВОПРОСЫ, ОТВЕТЫ НА КОТОРЫЕ ЕСТЬ В ТЕКСТЕ ОБЪЯВЛЕНИЯ!

Справочная информация по перечню и количеству содержания драгоценных металлов в изделии: Лампа электронная 6С17К-В.

Данные взяты из открытых источников: документации к изделию, формуляров, технической литературы, нормативной документации.

Приводится точная масса содержания драгметаллов: золота, серебра, платины и металлов платиновой группы (МПГ) на единицу изделия в граммах.

Золото : 0

Серебро : 0,0453039

Платина : 0

МПГ : 0

Кому будут нужны дополнительные фото - пишите и я Вам их предоставлю.

Смотрите и другие мои лоты, есть много другого интересного (и будет выставляться на торги в дальнейшем) и покупая несколько лотов - Вы экономите на доставке!

Могу выслать его почтой по России

В другие города я высылаю посылки ТОЛЬКО ПОЧТОЙ России после 100% пред. оплаты товара и почтовых расходов на карту Сбербанка! Ни какими транспортными компаниями я посылки НЕ ВЫСЫЛАЮ! потому как мне это просто не удобно.

6С17К-В

Триод 6С17К-В предназначен для усиления и генерирования колебаний в сантиметровом и дециметровом диапазоне волн.

Применяется в схемах с заземлённой сеткой во входных каскадах приёмников и в другой аппаратуры общего и специального назначения.

Работает в любом положении.

Выпускается в миниатюрном металлокерамическом оформлении с цилиндрическими коаксиальными выводами.

Катод оксидный косвенного накала.

Габаритные размеры триода 6С17К-В:

- высота лампы - 25,7 мм;

- диаметр лампы - 13,7 мм.

Масса не более 5 г.

Минимальная наработка - 2000 ч.

Технические условия: СТ3.323.028ТУ.

Расшифровка маркировки высокочастотного триода:

6С17К-В

6 - число, указывающее округлённое значение напряжение накала лампы в вольтах;

С - буква, определяющая тип лампы: С - триод;

17 - число порядкового номера разработки данного типа лампы;

К - буква, характеризующая конструктивное оформление: К - лампа в керамической оболочке;

В - лампа с повышенной надёжностью и механической прочностью.

Триод для усиления напряжения и генерирования колебаний в диапазоне СВЧ. Оформление — в металлокерамической оболочке, миниатюрное. Масса 5 г.

Основные параметры при Uн = 6.3 В, Ua = 175 В, Iа = 10 мА, Uc = -(0.2÷1.3) ВПараметрУсловия6С17К-ВЕд. изм.Аналог———Ток накала—330±30мАКрутизна характеристики—14-5мА/ВКоэффициент усиления—135+50-55—Коэффициент шумаf = 3000 МГц≤16.5дБНапряжение виброшумовRа = 2 кОм≤30мВВыходная мощностьλ = 10 см≥100мВтλ = 10 см, Uн = 5.7 В≥80Межэлектродные емкостивходная3±1пФвыходная≤0.015проходная(1.5±0.3)Наработка—≥500чКритерии оценкиВыходная мощность—≥80мВтПредельные эксплуатационные данныеПараметрУсловия6С17К-ВЕд. измНапряжение накала—6-6.6ВНапряжение анода—200ВНапряжение сетки—0…-30ВТок катода—11мАТок сетки—3.5мАМощность, рассеиваемая анодом—2ВтМощность, рассеиваемая сеткой—0.1ВтСопротивление в цепи анода—2кОмТемпература оболочки—200°CВысокочастотная мощность, подводимая к сетке в режиме умножения частоты—0.2ВтУстойчивость к внешним воздействиямУскорениепри вибрации в (диапазоне частот)10 (5-200 Гц)gпри многократных ударах150gпри одиночных ударах500gпостоянное—gИнтервал рабочих температур окружающей среды—-60…+100°C
