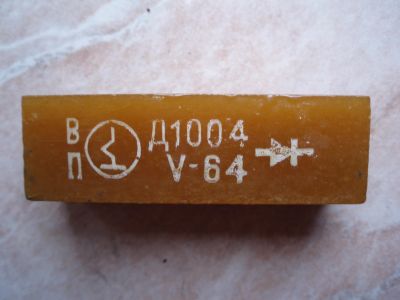

Новый Высоковольтный Выпрямительный Диодный Столб Д1004. 1964 год. Военная Приёмка ВП.
Новый Высоковольтный Выпрямительный Диодный Столб Д1004. 1964 год. Во...
Описание
Состояние | Новое |
Тип выводов | Монтаж с помощью клемм |
Тип диода | Диод выпрямительный |
Новый Высоковольтный Выпрямительный Диодный Столб Д1004. 1964 год. Военная Приёмка ВП.
Цена указана за один диод.
ВНИМАНИЕ! ЧИТАЙТЕ ТЕКСТ ОБЪЯВЛЕНИЯ ОТ НАЧАЛА И ДО КОНЦА, ЧТОБ НЕ ЗАДАВАТЬ МНЕ ВОПРОСЫ, ОТВЕТЫ НА КОТОРЫЕ ЕСТЬ В ТЕКСТЕ ОБЪЯВЛЕНИЯ!
Кому будут нужны дополнительные фото - пишите и я Вам их предоставлю.
Смотрите и другие мои лоты, есть много другого интересного (и будет выставляться на торги в дальнейшем) и покупая несколько лотов - Вы экономите на доставке!
Могу выслать его почтой по России
В другие города я высылаю посылки ТОЛЬКО ПОЧТОЙ России после 100% пред. оплаты товара и почтовых расходов на карту Сбербанка! Ни какими транспортными компаниями я посылки НЕ ВЫСЫЛАЮ! потому как мне это просто не удобно.
Д1004
Столбы из кремниевых, сплавных диодов, выпрямительные.
Предназначены для преобразования переменного напряжения частотой до 1 кГц.
Выпускаются в пластмассовых корпусах с жесткими выводами.
Тип столба и схема соединения электродов с выводами приводятся на корпусе.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приемка «1» аА0.336.522ТУ;
- приемка «5» ТР3.362.011ТУ;
- приемка «9» ТР3.362.011ТУ; аА0.339.190ТУ.
Гарантийный срок хранения - 25 лет со дня изготовления.
Основные технические характеристики диода Д1004:
• Uoбp max - Максимальное постоянное обратное напряжение: 2 кВ;
• Inp max - Максимальный прямой ток: 100 мА;
• fд - Рабочая частота диода: 1 кГц;
• Unp - Постоянное прямое напряжение: не более 5 В при Inp 100 мА;
• Ioбp - Постоянный обратный ток: не более 100 мкА при Uoбp 2 кВ
Технические характеристики диодных столбов Д1004, Д1005А, Д1005Б, Д1006, Д1007, Д1008:
Диодный столбUобр maxUобр имп maxIпр maxIпр имп maxUпр/IпрIoбрfд maxt вос обрТкВкВмААВ/мАмкАкГцмкс°C Д1004 -2100-5/1001001--60...+125 Д1005А -450-5/501001--60...+125 Д1005Б -4100-10/1001001--60...+125 Д1006 -6100-10/1001001--60...+125 Д1007 -875-10/751001--60...+125 Д1008 -1050-10/501001--60...+125
Условные обозначения электрических параметров диодных столбов:
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный (средний) прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• fд max - Максимальная рабочая частота диода;
• tвoc обр - Время обратного восстановления;
• Т - температура окружающей среды.
