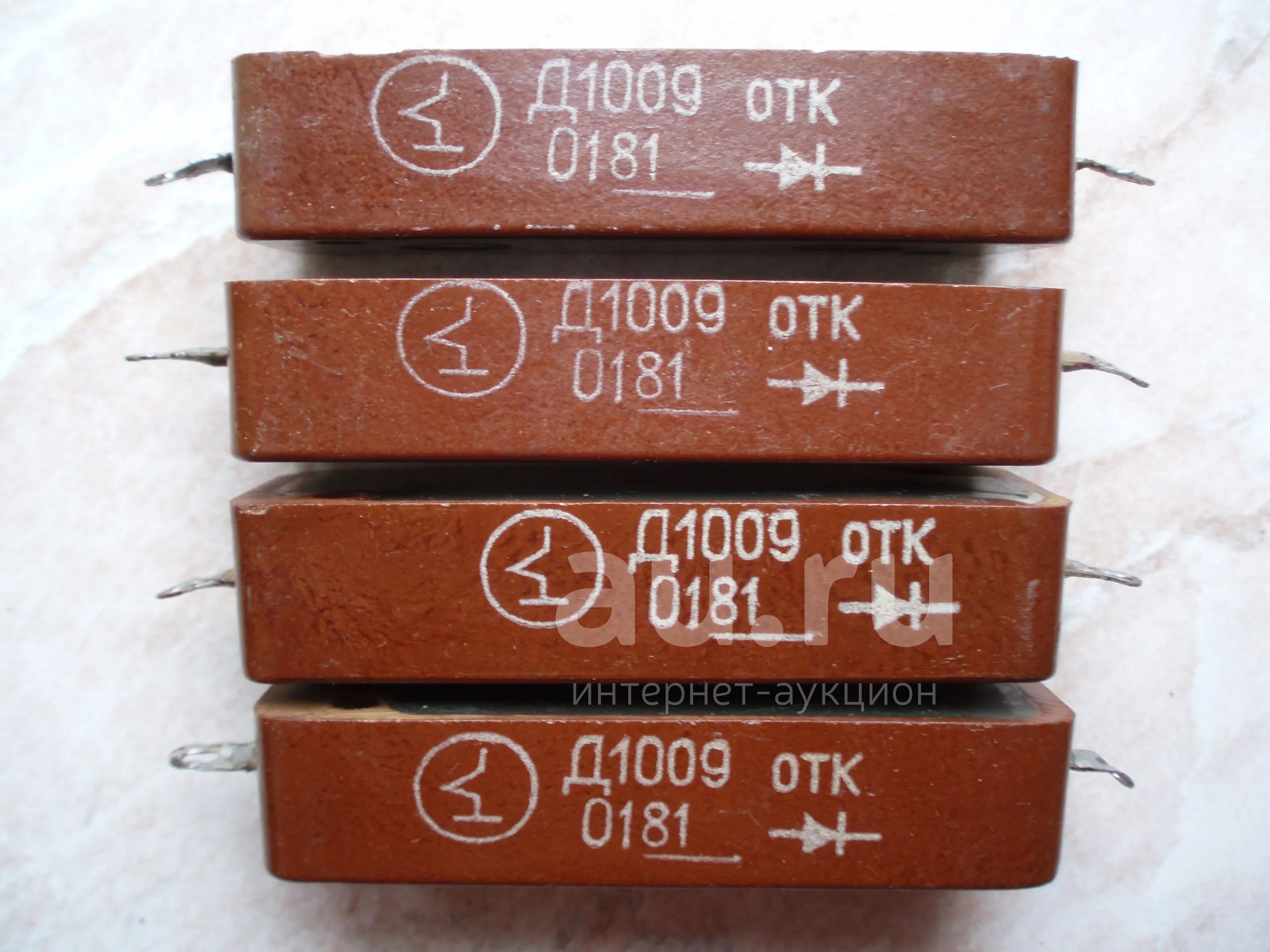

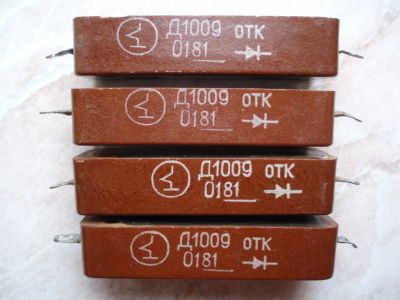

Высоковольтный Выпрямительный Диодный Столб Д1009. 1981 год.
Высоковольтный Выпрямительный Диодный Столб Д1009. 1981 год.
Описание
Состояние | Б/у |
Тип выводов | Монтаж с помощью клемм |
Тип диода | Диод выпрямительный |
Высоковольтный Выпрямительный Диодный Столб Д1009. 1981 год.
Цена указана за один диод.
ВНИМАНИЕ! ЧИТАЙТЕ ТЕКСТ ОБЪЯВЛЕНИЯ ОТ НАЧАЛА И ДО КОНЦА, ЧТОБ НЕ ЗАДАВАТЬ МНЕ ВОПРОСЫ, ОТВЕТЫ НА КОТОРЫЕ ЕСТЬ В ТЕКСТЕ ОБЪЯВЛЕНИЯ!
Кому будут нужны дополнительные фото - пишите и я Вам их предоставлю.
Смотрите и другие мои лоты, есть много другого интересного (и будет выставляться на торги в дальнейшем) и покупая несколько лотов - Вы экономите на доставке!
Могу выслать его почтой по России
В другие города я высылаю посылки ТОЛЬКО ПОЧТОЙ России после 100% пред. оплаты товара и почтовых расходов на карту Сбербанка! Ни какими транспортными компаниями я посылки НЕ ВЫСЫЛАЮ! потому как мне это просто не удобно.
Д1009
Столбы из кремниевых, диффузионных диодов, выпрямительные.
Предназначены для преобразования переменного напряжения частотой до 1 кГц.
Выпускаются в пластмассовом корпусе с заливкой эпоксидным компаундом с жесткими выводами.
Тип столба и схема соединения электродов с выводами приводятся на корпусе.
Масса столба не более 53 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК», «ВП».
Технические условия:
- приемка «1» ТР3.362.016 ТУ1;
- приемка «5» ТР3.362.015ТУ.
Гарантийный срок хранения - 25 лет со дня изготовления.
Основные технические характеристики диода Д1009:
• Uoбp max - Максимальное постоянное обратное напряжение: 2 кВ;
• Inp max - Максимальный прямой ток: 300 мА;
• fд - Рабочая частота диода: 1 кГц;
• Unp - Постоянное прямое напряжение: не более 2,6 В при Inp 300 мА;
• Ioбp - Постоянный обратный ток: не более 100 мкА при Uoбp 2 кВ
Основные технические характеристики диодных столбов Д1009, Д1009А, Д10011А:
Диодный столбUобр maxUобр имп maxIпр maxIпр имп maxUпр/IпрIoбрfд maxt вос обрТкВкВмААВ/мАмкАкГцмкс°C Д1009 -2300-2,6/3001001--60...+85 Д1009А -1300-1,5/3001001--60...+85 Д1011А -0,5300-1,5/3001001--60...+85
Условные обозначения электрических параметров диодных столбов:
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный (средний) прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• fд max - Максимальная рабочая частота диода;
• tвoc обр - Время обратного восстановления;
• Т - температура окружающей среды.
