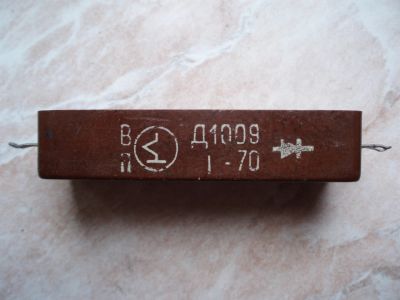

Новый Высоковольтный Выпрямительный Диодный Столб Д1009. 1970 год. Военная Приёмка ВП.

Новый Высоковольтный Выпрямительный Диодный Столб Д1009. 1970 год. Военная Приёмка ВП.

ВНИМАНИЕ! ЧИТАЙТЕ ТЕКСТ ОБЪЯВЛЕНИЯ ОТ НАЧАЛА И ДО КОНЦА, ЧТОБ НЕ ЗАДАВАТЬ МНЕ ВОПРОСЫ, ОТВЕТЫ НА КОТОРЫЕ ЕСТЬ В ТЕКСТЕ ОБЪЯВЛЕНИЯ!

Кому будут нужны дополнительные фото - пишите и я Вам их предоставлю.

Смотрите и другие мои лоты, есть много другого интересного (и будет выставляться на торги в дальнейшем) и покупая несколько лотов - Вы экономите на доставке!

Могу выслать его почтой по России

В другие города я высылаю посылки ТОЛЬКО ПОЧТОЙ России после 100% пред. оплаты товара и почтовых расходов на карту Сбербанка! Ни какими транспортными компаниями я посылки НЕ ВЫСЫЛАЮ! потому как мне это просто не удобно.

Д1009

Столбы из кремниевых, диффузионных диодов, выпрямительные.

Предназначены для преобразования переменного напряжения частотой до 1 кГц.

Выпускаются в пластмассовом корпусе с заливкой эпоксидным компаундом с жесткими выводами.

Тип столба и схема соединения электродов с выводами приводятся на корпусе.

Масса столба не более 53 г.

Климатическое исполнение: «УХЛ».

Категория качества: «ОТК», «ВП».

Технические условия:

- приемка «1» ТР3.362.016 ТУ1;

- приемка «5» ТР3.362.015ТУ.

Гарантийный срок хранения - 25 лет со дня изготовления.

Основные технические характеристики диода Д1009:

• Uoбp max - Максимальное постоянное обратное напряжение: 2 кВ;

• Inp max - Максимальный прямой ток: 300 мА;

• fд - Рабочая частота диода: 1 кГц;

• Unp - Постоянное прямое напряжение: не более 2,6 В при Inp 300 мА;

• Ioбp - Постоянный обратный ток: не более 100 мкА при Uoбp 2 кВ

Диодный столбUобр maxUобр имп maxIпр maxIпр имп maxUпр/IпрIoбрfд maxt вос обрТкВкВмААВ/мАмкАкГцмкс°C Д1009 -2300-2,6/3001001--60...+85 Д1009А -1300-1,5/3001001--60...+85 Д1011А -0,5300-1,5/3001001--60...+85

Условные обозначения электрических параметров диодных столбов:

• Uoбp max - Максимальное постоянное обратное напряжение;

• Uобр имп max - Максимальное импульсное обратное напряжение;

• Inp max - Максимальный (средний) прямой ток;

• Inp имп max - Максимальный импульсный прямой ток;

• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;

• Iобр- Обратный ток диода при предельном обратном напряжении;

• fд max - Максимальная рабочая частота диода;

• tвoc обр - Время обратного восстановления;

• Т - температура окружающей среды.
