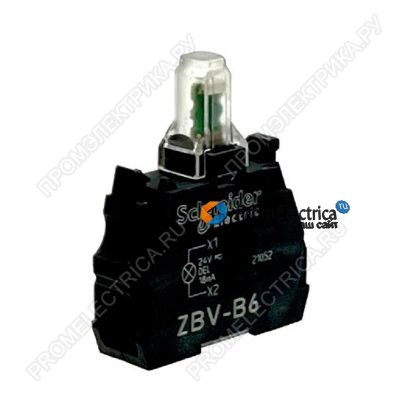

ZBV-B6 светодиодный блок, питание 24 Вольта, винтовое крепление, синий, Schneider Electric

Основные характеристики

Серия

Harmony XB4

Harmony XB5

Тип продукта

Блок световой сигнализации

Краткое название устройства ZBV

минимальная партия для продажи 5

соединения – клеммы

Винтовой зажим, <= 2 x 1,5 мм² С кабельным наконечником в соответствии с EN 60947-1

Винтовой зажим, >= 1 x 0,22 мм² Без наконечника в соответствии с EN 60947-1

Тип сигнализации

Постоянный

источник света

Светодиод с защитой

цоколь лампы

Встроенный светодиод

питание блока световой сигнализации Прямой

цвет источника света Синий

[Us] номинальное напряжение питания

24 В пер./пост. ток в 50/60 Гц

Дополнительные характеристики

Вес нетто 0,017 kg

момент затяжки

0,8...1,2 Н·м в соответствии с EN 60947-1

форма головки винта

Пересечение совместим с Philips No 1 отвертка

Пересечение совместим с Pozidriv No 1 отвертка

Перфорированный совместим с Ø 4 мм отвертка

Перфорированный совместим с Ø 5.5 мм отвертка

пределы напряжения питания

19,2...30 миля постоянный ток

21,6...26,4 миля переменный ток

Потребляемый ток

18 мА

срок службы

100000 h при номинальном напряжении и 25 °C

выдерживаемая импульсная помеха

1 кВ в соответствии с МЭК 61000-4-5

монтаж блока

Монтаж на передней панели

код состава электрической части

M1

M2

M3

M4

M5

M6

M10

MF1

P1

P2

PF1

Комплектация изделия

Основной элемент

Условия эксплуатации

Защитное исполнение TH

Температура окружающей среды при хранении

-40...70 °C

Рабочая температура окружающей среды

-40...70 °C

Степень защиты IP

IP20 в соответствии с IEC 60529

Стандарты

JIS C8201-5-1

EN/IEC 60947-5-1

EN/IEC 60947-5-4

EN/МЭК 60947-1

CSA C22.2 № 14

UL 508

EN/IEC 60947-5-5

JIS C8201-1

Сертификаты

CSA

внесен в список UL

стойкость к коммутационным помехам

2 кВ в соответствии с МЭК 61000-4-4

стойкость к электромагнитным полям

10 В/м в соответствии с МЭК 61000-4-3

стойкость к электростатическому разряду

6 кВ при контакте, на металлических частях в соответствии с МЭК 61000-4-2

8 кВ через воздух, (на изолированных частях) в соответствии с МЭК 61000-4-2

Электромагнитное излучение

Класс B в соответствии с IEC 55011

[Us] Номинальное напряжение питания

24 В
