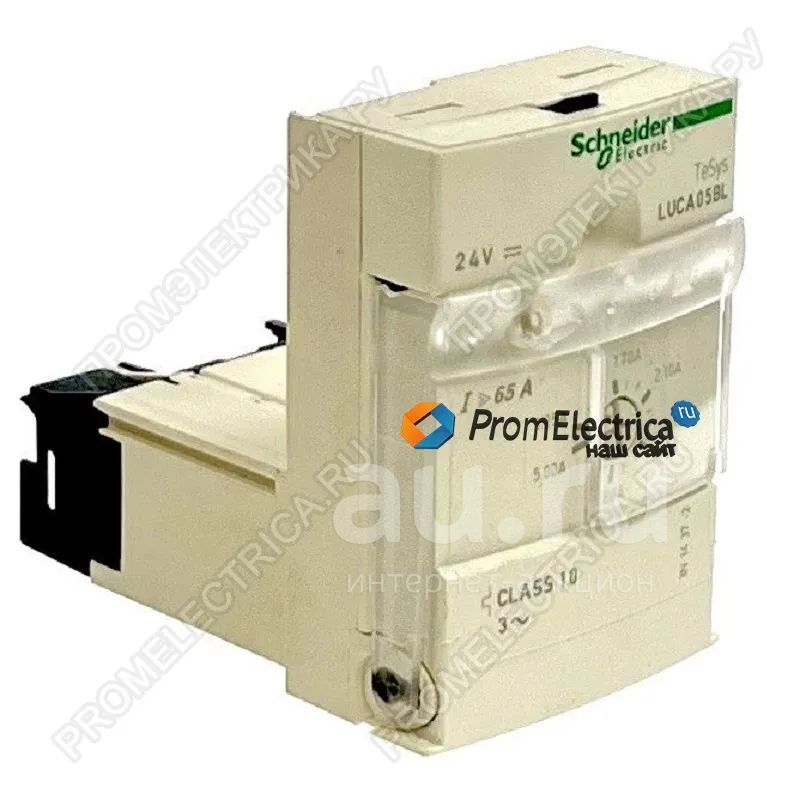

LUCA05BL Блок управления стандартный 1,25-5A 24В DC Класс 10 - трехфазный

Основные характеристики

Серия TeSys

Серия TeSys Ultra

Наименование продукта

TeSys Ultra

Краткое название устройства LUCA

Тип продукта

Стандартный блок управления

Область применения

Motor control

Motor protection

Специальная область применения продукта

Требования к основной защите для пускателей двигателя: перегрузка и короткое замыкание

main function available

Защита от небаланса и обрыва фаз

Ручной сброс

Защита от замыкания на землю

Защита от перегрузки и короткого замыкания

совместимость продукта

Power base LUB12

Power base LUB32

Power base LUB38

Power base LUB120

Power base LUB320

Power base LUB380

Reversing contactor breaker LU2B12BL

Reversing contactor breaker LU2B32BL

Reversing contactor breaker LU2B38BL

[Ue] номинальное рабочее напряжение

690 В Переменный ток

Частота сети 40...60 Hz

Тип нагрузки

3-фазный двигатель - охлаждение: с естественным охлаждением

Категория применения

AC-44

AC-43

AC-41

мощность двигателя, кВт

1,5 kW в 400...440 V Переменный ток 50/60 Гц

2,2 kW в 500 В Переменный ток 50/60 Гц

3 kW в 690 В Переменный ток 50/60 Гц

rated motor current adjustment range 1,25...5 A

Класс тепловой перегрузки

Класс 10 - граничная частота: 40...60 дюйм - термокомпенсация: -25...70 °C в соответствии с IEC 60947-6-2

Класс 10 - граничная частота: 40...60 дюйм - термокомпенсация: -25...70 °C в соответствии с UL 508

Уставка срабатывания

14,2 x Ir +/- 20 %

Чувствительность к обрыву фазы Да

[Uc] control circuit voltage

24 В Постоянный ток

Дополнительные характеристики

Пределы напряжения цепи управления

20...27 V для Постоянный ток цепь 24 В в рабочем режиме

14,5 В для Постоянный ток цепь 24 В отпускание

Типовой потребляемый ток

130 мА в 24 В Постоянный ток макс. ток при замыкании с LUB12

220 мА в 24 В Постоянный ток макс. ток при замыкании с LUB32

220 мА в 24 В Постоянный ток макс. ток при замыкании with LUB38

60 мА в 24 В Постоянный ток ток при удержании (действ. значение) с LUB12

80 мА в 24 В Постоянный ток ток при удержании (действ. значение) с LUB32

80 мА в 24 В Постоянный ток ток при удержании (действ. значение) with LUB38

Теплоотдача

2 W для Цепь управления с LUB12

3 W для Цепь управления с LUB32

3 W для Цепь управления with LUB38

Время работы

35 мс размыкание с LUB12 для Цепь управления

35 мс размыкание с LUB32 для Цепь управления

35 мс размыкание with LUB38 для Цепь управления

70 мс замыкание с LUB12 для Цепь управления

70 мс замыкание с LUB32 для Цепь управления

70 мс замыкание with LUB38 для Цепь управления

Стандарты

EN 60947-6-2

IEC 60947-6-2

UL 60947-4-1, с межполюсной перегородкой

CSA C22.2 No 60947-4-1, с межполюсной перегородкой

Сертификаты

CE

UL

CSA

CCC

EAC

ASEFA

ATEX

морское исполнение

[Ui] номинальное напряжение изоляции

690 миля в соответствии с IEC 60947-6-2

600 миля в соответствии с UL 60947-4-1

600 миля в соответствии с CSA C22.2 No 60947-4-1

[Up] номинальное импульсное выдерживаемое на

6 кВ в соответствии с IEC 60947-6-2

Безопасное разъединение цепи

400 V SELV между цепями управления и вспом. цепями в соответствии с IEC 60947-1

400 V SELV между главной цепью и цепью управления или вспом. цепь в соответствии с IEC 60947-1

Способ установки

Вставляется (лицевая панель)

Ширина 45 mm

Высота 66 mm

Глубина 60 mm

Вес нетто 0,135 kg

Код совместимости

LUCA

Условия эксплуатации

Степень защиты IP

IP20 передняя панель и подключенные зажимы в соответствии с IEC 60947-1

IP20 прочие поверхности в соответствии с IEC 60947-1

IP40 передняя панель вне зоны присоединения в соответствии с IEC 60947-1

Защитное исполнение

TH в соответствии с IEC 60068

Рабочая температура окружающей среды -25...70 °C

Температура окружающей среды при хранении -40...85 °C

Рабочая высота

2000 м

Огнестойкость

960 °C компоненты, соприкасающиеся с токоведущими частями в соответствии с IEC 60695-2-12

650 °C в соответствии с IEC 60695-2-12

Ударопрочность

10 gn силовые контакты разомкнуты в соответствии с IEC 60068-2-27

15 gn силовые контакты замкнуты в соответствии с IEC 60068-2-27

Виброустойчивость

2 gn 5...300 дюйм силовые контакты разомкнуты в соответствии с IEC 60068-2-6

4 gn 5...300 дюйм силовые контакты замкнуты в соответствии с IEC 60068-2-6

Стойкость к электростатическому разряду

8 кВ уровень 3 на открытом воздухе в соответствии с МЭК 61000-4-2

8 кВ уровень 4 при контакте в соответствии с МЭК 61000-4-2

Устойчивость к радиополям

10 В/м 3 в соответствии с МЭК 61000-4-3

Стойкость к коммутационным помехам

2 кВ класс 3 последовательный канал в соответствии с МЭК 61000-4-4

4 кВ класс 4 все цепи за исключением последовательных линий в соответствии с МЭК 61000-4-4

Стойкость к помехам, наведенным электромагнитными полями

10 миля в соответствии с МЭК 61000-4-6

стойкость к кратковременным исчезновениям напряжения питания 3 ms

Невосприимчивость к просадкам напряжения

70 % / 500 ms в соответствии с IEC 61000-4-11
