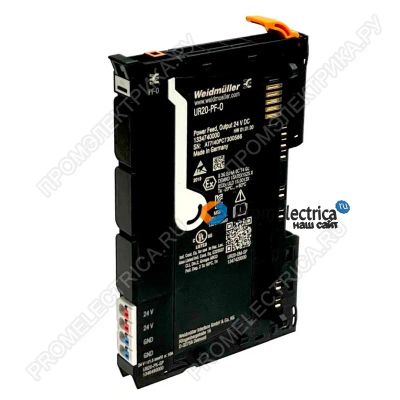

1334740000 Модуль ввода/вывода UR20-PF-O 24VDC

Размеры и массы

Глубина 76 мм

Глубина (дюймов) 2,992 inch

Высота 120 мм

Высота (в дюймах) 4,724 inch

Ширина 11,5 мм

Ширина (в дюймах) 0,453 inch

Размеры крепежа, высота 128 мм

Масса нетто 76 g

Температуры

Температура хранения -40 °C ... +85 °C

Рабочая температура -20 °C ... +60 °C

Данные соединения

Вид соединения PUSH IN

Сечение подключаемого провода, гибкого, макс. (AWG) AWG 16

Сечение подключаемого провода, гибкого, мин. (AWG) AWG 26

Сечение подключаемого провода, одножильного, макс. (AWG) AWG 16

Сечение подключаемого провода, одножильного, мин. 0,14 mm²

Сечение подключаемого провода, одножильного, мин. (AWG) AWG 26

Сечение подключаемого проводника, однопроволочного, макс. 1,5 mm²

Сечение подключаемого проводника, тонкопроволочного, макс. 1,5 mm²

Сечение подсоединяемого провода, тонкий скрученный, мин.

Общие данные

Вибростойкость 5 Гц ≤ F ≤ 8,4 Гц: амплитуда 3,5 мм в соответствии с IEC 60068-2-6, 8,4 Гц ≤ F ≤ 150 Гц: ускорение 1 г в соответствии с IEC 60068-2-6

Влажность воздуха (процесс) От 10 до 95 %, без образования конденсата по стандарту DIN EN 61131-2

Влажность воздуха (транспортировка) От 10 до 95 %, без образования конденсата по стандарту DIN EN 61131-2

Влажность воздуха (хранение) От 10 до 95 %, без образования конденсата по стандарту DIN EN 61131-2

Давление воздуха (процесс) ≥ 795 гПа (высота ≤ 2000 м) в соответствии с DIN EN 61131-2

Давление воздуха (транспортировка) От 1013 гПа (высота 0 м) до 700 гПа (высота 3000 м) в соответствии с DIN EN 61131-2

Давление воздуха (хранение) От 1013 гПа (высота 0 м) до 700 гПа (высота 3000 м) в соответствии с DIN EN 61131-2

Испытательное напряжение 500 V

Категория перенапряжения II

Класс пожаростойкости UL 94 V-0

Рейка TS 35

Степень загрязнения 2

Ударная нагрузка 15 g более 11 мс, половина синусоидальной волны, в соответствии с IEC 60068-2-27

Системные данные

Вид модуля Модуль подачи питания

Интерфейс Системная шина U-remote

Протокол полевой шины CANopen, DeviceNet, EtherCAT, EtherNet/IP, Modbus/TCP, PROFINET IRT, PROFIBUS DP-V1, POWERLINK

Электропитание

Питающее напряжение для выводов 24 V DC +20 %/ -15 %

Потребляемый ток от IВЫХ. (соответствующий сегмент электропитания) < 10 мА

Ток питания для IВЫХ. (по линии выходного тока)

номин. 10 000 mA

мин. 10 000 mA

макс. 10 000 mA

Ток питания для IВЫХ. (по линии выходного тока) , макс.
