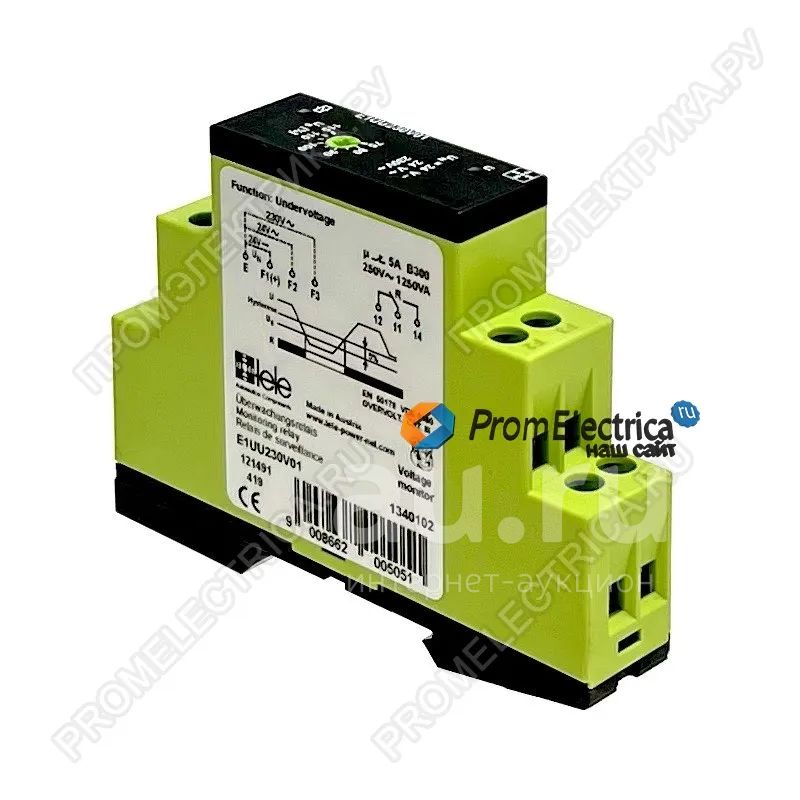

E1UU230V01 Реле контроля напряжения 1-фазное, 1 перекл. контакт, 5А, 230VAC

Технические данные

1. Функции

переменный ток. контроль пониженного напряжения в однофазной сети с регулируемым

порог и фиксированный гистерезис.

UNDER Контроль пониженного напряжения

2. Временные диапазоны

Диапазон регулировки

Задержка срабатывания (Delay): -

3. Индикаторы

Зеленый светодиод ВКЛ/ВЫКЛ: индикация напряжения питания

Желтый светодиод ВКЛ/ВЫКЛ: индикация релейного выхода

4. Механическая конструкция

Корпус из самозатухающего пластика, степень защиты IP40.

Монтируется на DIN-рейку TS 35 согласно EN 60715.

Монтажное положение: любое

Противоударное клеммное соединение согласно VBG 4 (требуется PZ1),

Степень защиты IP20

Момент затяжки: макс. 1 Нм

Мощность терминала:

1 x 0,5–2,5 мм² с многожильным наконечником или без него

1 x 4 мм² без наконечника многожильного кабеля

2 x 0,5–1,5 мм² с многожильным наконечником или без него

2 гибких кабеля сечением 2,5 мм² без многожильного наконечника

5. Входная цепь

Напряжение питания: (= измерительное напряжение)

Терминалы:

230 В переменного тока E-F3

24 В переменного тока E-F2 (расстояние > 5 мм)

24 В постоянного тока Е-F1(+)

Допуск: от -25% до +20% от ООН.

Номинальное потребление:

230 В переменного тока 10 ВА (0,6 Вт)

24 В переменного тока 1,3 ВА (0,8 Вт)

24 В постоянного тока 0,6 Вт

Номинальная частота: переменный ток от 48 до 63 Гц

Продолжительность операции: 100%

Время сброса: 500 мс

Форма волны: постоянный ток, переменный ток. Синус

Время ожидания: -

Падающее напряжение: >60% напряжения питания

Категория перенапряжения: III (согласно IEC 60664-1)

Номинальное импульсное напряжение: 4 кВ

6. Выходная цепь

1 потенциально свободный перекидной контакт

Номинальное напряжение: 250 В переменного тока.

Коммутационная способность: 1250 ВА (5 А/250 В переменного тока)

Предохранитель: 5А быстрого действия

Механическая долговечность: 20 x 106

операции

Электрический срок службы: 2 х 105

операции

при резистивной нагрузке 1000 ВА

Частота переключения: макс. 6/мин при резистивной нагрузке 1000 ВА

(согласно МЭК 60947-5-1)

Категория перенапряжения: III (согласно IEC 60664-1)

Номинальное импульсное напряжение: 4 кВ

7. Измерительная схема

Измерительная переменная: постоянный ток или переменного тока Синус, от 48 до 63 Гц

Измерительный вход: (= напряжение питания)

Терминалы:

230 В переменного тока E-F3

24 В переменного тока E-F2

Расстояние между устройствами должно быть

больше 5 мм!

24 В постоянного тока Е-F1(+)

Перегрузочная способность: 120% ООН

Входное сопротивление: -

Категория перенапряжения: III (согласно IEC 60664-1)

Номинальное импульсное напряжение: 4 кВ

8. Точность

Базовая точность: ≤5% от номинального значения.

Точность настройки: ±5% от номинального значения.

Точность повторения: ≤2% от номинального значения.

Влияние напряжения: -

Влияние температуры: ≤0,05%/°C

9. Условия окружающей среды

Температура окружающей среды: от -25 до +55°C (в соответствии с IEC 60068-1)

Температура хранения: от -25 до +70°C.

Температура транспортировки: от -25 до +70°C.

Относительная влажность: от 15% до 85%

(в соответствии с IEC 60721-3-3 класс 3K3)

Степень загрязнения: 2 (согласно IEC 60664-1)

10. Вес

Разовая упаковка: 74 г.

E1UU230V01 - это высококачественное реле контроля напряжения, предназначенное для использования в однофазных электрических системах. Оно оснащено одним переключающим контактом, который может выдерживать ток до 5А. Реле работает при напряжении 230VAC.

Это надежное устройство предназначено для контроля и защиты электрических схем от перенапряжения или недостатка напряжения. Оно может быть использовано в различных областях, включая промышленность, строительство и домашнее использование.

Реле контроля напряжения E1UU230V01 обеспечивает надежную и точную работу благодаря своей высокой чувствительности и низкому уровню шума. Оно быстро реагирует на изменения напряжения и активирует переключающий контакт для выполнения необходимых действий.

Установка и подключение реле к системе очень просты. Оно имеет компактный размер и легкий вес, что облегчает его установку и перемещение. Контакты реле надежно зафиксированы и не требуют постоянной подстройки или обслуживания.

E1UU230V01 - это надежное и долговечное реле, изготовленное из высококачественных материалов. Оно имеет высокую степень защиты от пыли и влаги, что позволяет использовать его в различных условиях эксплуатации.

Покупка реле контроля напряжения E1UU230V01 - это отличное решение для обеспечения безопасности и надежности вашей электрической системы. Оно предлагает простоту использования, высокую производительность и долговечность, что делает его идеальным выбором для широкого спектра приложений.
