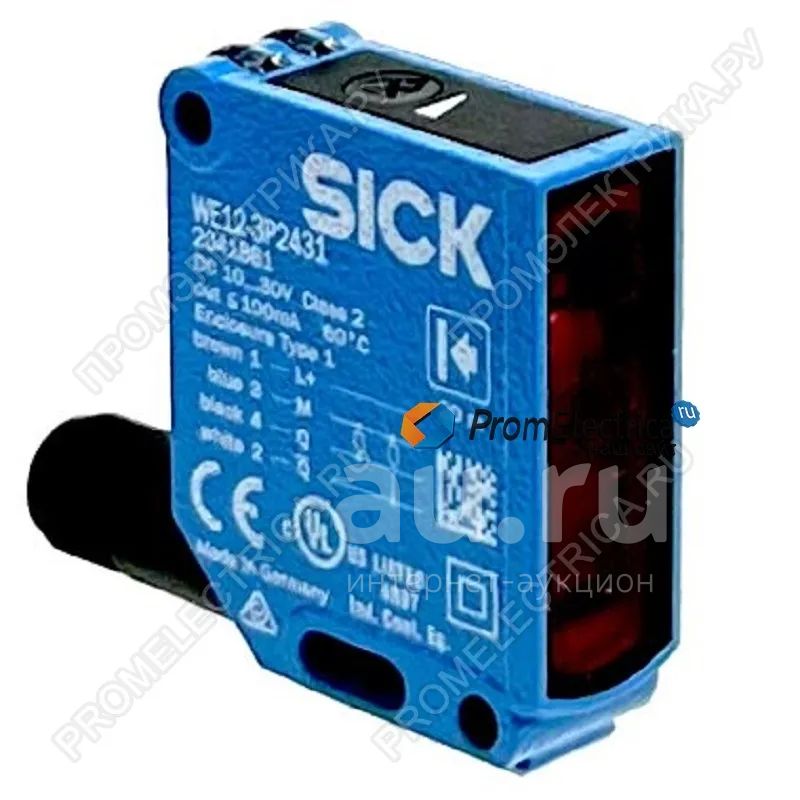

2041881 WE12-3P2431 Датчик SICK

Принцип действия Однопроходной датчик (на пересечение луча)

Дистанция работы, макс. 0 m ... 20 m

Расстояние срабатывания 0 m ... 15 m

Излучаемый луч

ИСТОЧНИК ИЗЛУЧЕНИЯ Светодиод 1)

Вид излучения Видимый красный свет

Размер светового пятна (расстояние) Ø 220 mm (15 m)

Характеристики светодиода

Длина волны 640 nm

Настройка Потенциометр, 5 оборотов

Угол излучения Ок. 1,5°

Комплект поставки 2 зажимных крепления BEF-KH-W12, включая винты

Артикул отдельных компонентов 2041879 WS12-3D2430 2041881 WE12-3P2431

1) Средний срок службы: 100 000 ч при TU = +25 °C.

Параметры техники безопасности

MTTFD 826 лет

DCavg 0 %

2 ФОТОЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ | SICK Технический паспорт изделия | 2024-04-12 19:19:25

Может быть изменено производителем без предварительного уведомления

WSE12-3P2431 | W12-3

ФОТОЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ В СТАНДАРТНОМ КОРПУСЕ

Электрические данные

Напряжение питания UB 10 V DC ... 30 V DC 1)

Остаточная пульсация < 5 Vss

Потребляемый ток, передатчик ≤ 30 mA 3)

Потребляемый ток, приемник ≤ 15 mA 3)

Класс защиты III

Цифровой выход

Вид PNP

Тип переключения СВЕТЛО/ТЕМНО

Сигнальное напряжение PNP HIGH/LOW > Uv - 2,5 V / ca. 0 V

Выходной ток Iмакс. ≤ 100 mA

Время отклика ≤ 330 µs 4)

Частота переключения 1.500 Hz 5)

Функция выходного сигнала Комплементарный

Тестовый вход, передатчик выкл. TE после 0 В

1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.

2) Не допускается превышение или занижение допуска Uv

.

3) Без нагрузки.

4) Продолжительность сигнала при омической нагрузке.

5) При соотношении светло/темно 1:1.

6) А = подключения UV с защитой от переполюсовки.

7) C = подавление импульсных помех.

8) D = выходы с защитой от короткого замыкания.

Механические данные

Тип корпуса Прямоугольный

Размеры (Ш x В x Г) 15,6 mm x 48,5 mm x 42 mm

Соединение Разъем M12, 4-конт.

Материал

Корпус Металл

Лицевая панель Пластик, PMMA

Вес 120 g

Данные окружающей среды

Тип защиты IP66

IP67

IP69K

Диапазон температур при работе –40 °C ... +60 °C

Диапазон температур при хранении –40 °C ... +75 °C
