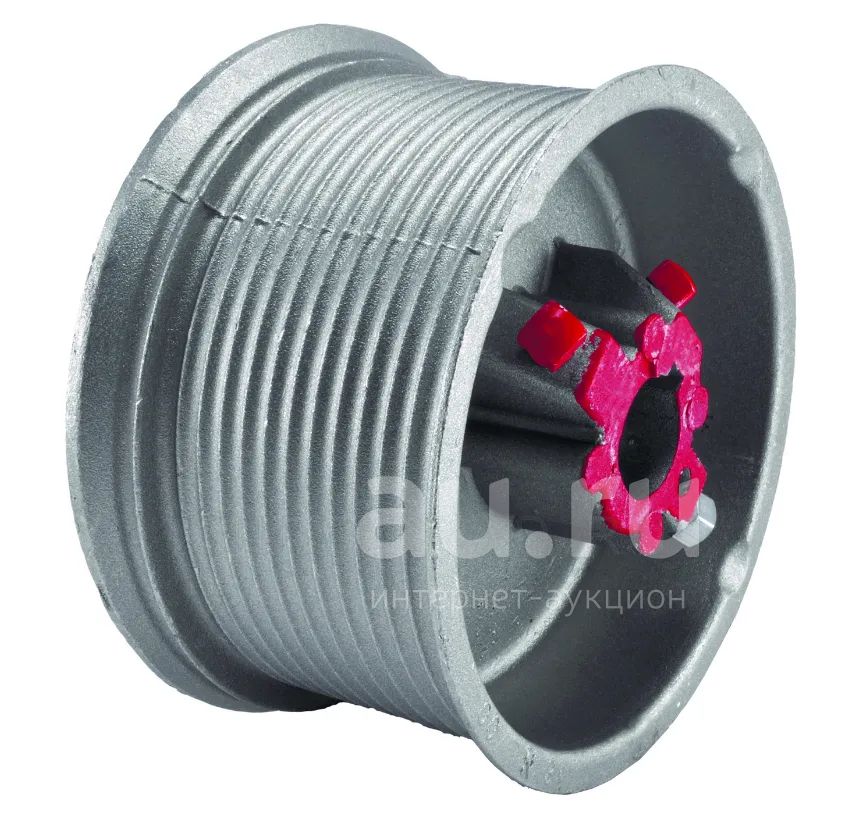

Барабан для секционных ворот

Барабаны в секционных воротах передают усилие от торсионного механизма к полотну ворот. Барабан соединяется с валом, тросом и опорным концевым кронштейном и весь узел участвует в непосредственном подъеме полотна ворот.

Для каждого типа подъема полотна ворот применяют определенный тип барабана. Барабаны отличаются формой, диаметром посадочного вала и диаметром наматываемого троса, а также грузоподъемностью.

Для ворот со стандартным и низким типами подъема применяются барабаны цилиндрической формы. Для ворот с высоким типом подъема применяют барабаны конически-цилиндрической формы. В воротах с вертикальным типом подъема применяют барабаны конической формы.

Барабаны 18 (М-134/5325) входят в состав торсионного механизма секционных ворот и являются важным конструктивным элементом:

• левый и правый барабаны жестко закрепляются с двух сторон на валу ворот. Во время открывания/закрывания ворот барабаны вращаются вместе с валом и наматывают на себя тросы, таким образом ворота открываются;
• для каждых ворот барабаны подбираются исходя из высоты и массы полотна. Барабаны 18 (М-134/5325) предназначены для установки на ворота с массой полотна до 680 кг;
• для каждого типа подъема барабаны подбираются индивидуально. Барабаны 18 (М-134/5325) устанавливаются на секционные ворота со стандартным и низким типами подъема полотна.
