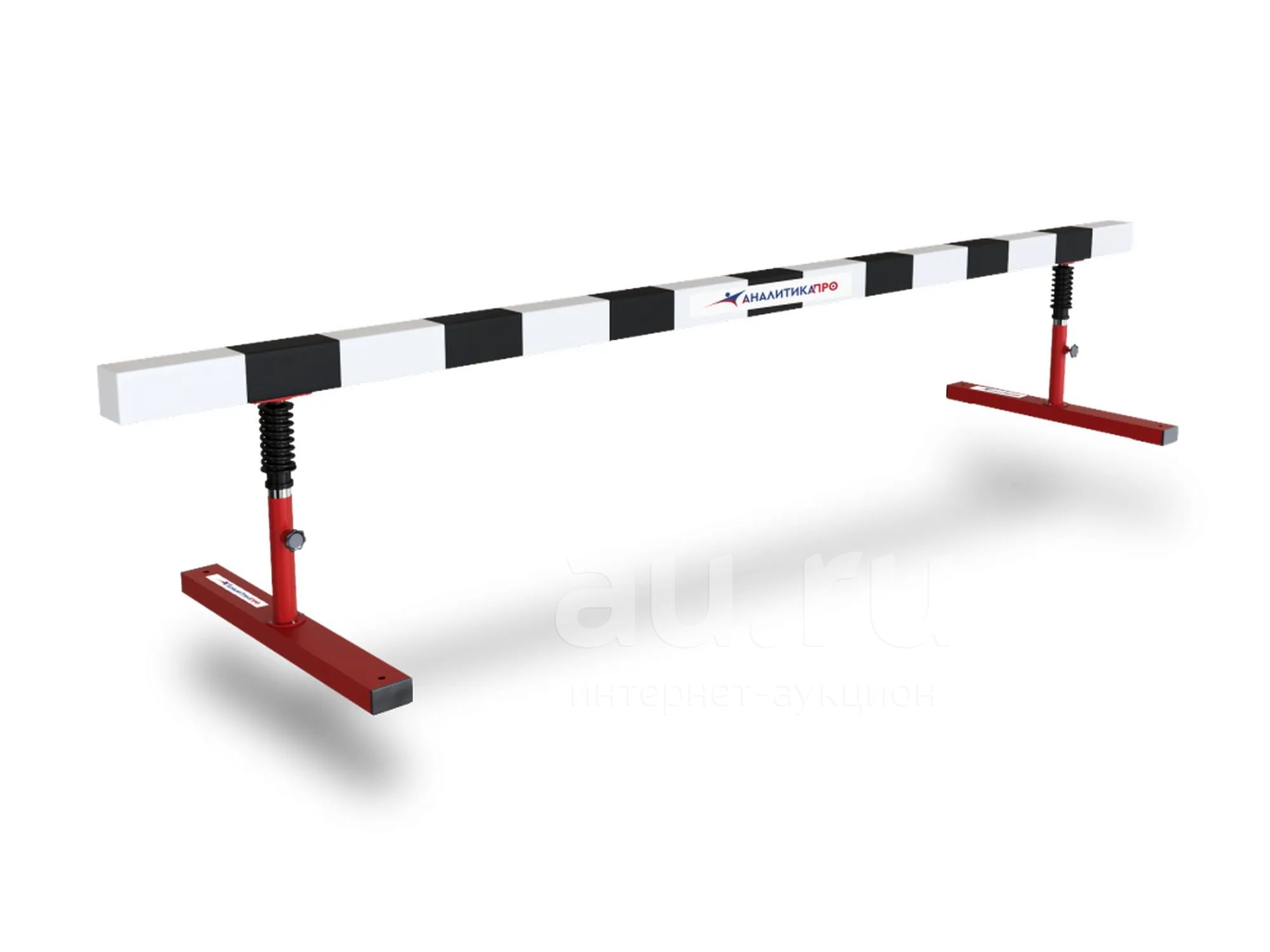

Препятствие для бега 3,96м (барьер стипль-чез) ФСИ 9601

основная информация при стиппль-чезе (беге на 3000 м с препятствиями) спортсмены преодолевают разные препятствия, в том числе ямы с водой, у которых ставятся специальные барьеры. имеет два уровня регулировки высоты опорной планки (762 мм для женщин и 914 мм для мужчин). для устойчивости барьеров на опоры установлены резиновые накладки. препятствие для бега состоит из стоек опорных , оснований и балки (планки)стойка опорная представляет собой сборно-разборную конструкцию изготовленную из металлической трубы диаметром 70мм с толщиной стенки 4мм, в своем составе стойка имеет наружный стакан с фланцем из стального листа толщиной 6мм для закрепления на опорных основаниях через крепеж винтами м10 . в верхней части стойка имеет телескопический шток, изготовленный из стальной трубы диаметром 50мм с толщиной стенки 3мм, который поднимается путем выдвижения на себя пружинного фиксатора. для исключения попадания в механизм выдвижения пыли и грязи механизм штока закрыт резиновым пыльником. шток в своем составе имеет фланец из стального листа толщиной 6мм для соединения с балкой.основание опорное выполнено из стальной трубы 120х60мм с толщиной стенки 3мм. в своем составе основание имеет резьбовые отверстия для соединения со стойками опорными. открытые торцы основания закрыты пластиковыми заглушками. на нижней части закреплены резиновые накладки толщиной 4мм. для дополнительной фиксации барьеров на площадке в основании имеются отверстия для анкерных болтов.балка-планка препятствия выполнена из клееного бруса хвойных пород 130х135 и длиной 3960мм. на нижней части бруса закреплены опорные пластины из металлического листа толщиной 6мм с помощью винтов м10. пластины в своем составе имеют резьбовые отверстия для соединения со стойками опорными. поверхность бруса планки покрыта акриловой эмалью с нанесением спортивной разметки. металлические элементы изделия покрыты порошковой эмалью.
