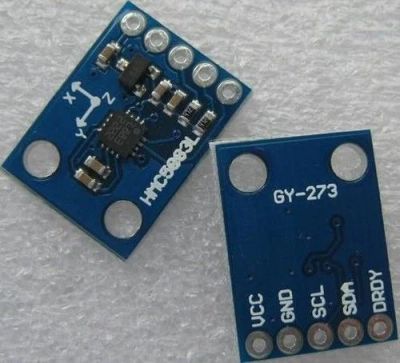

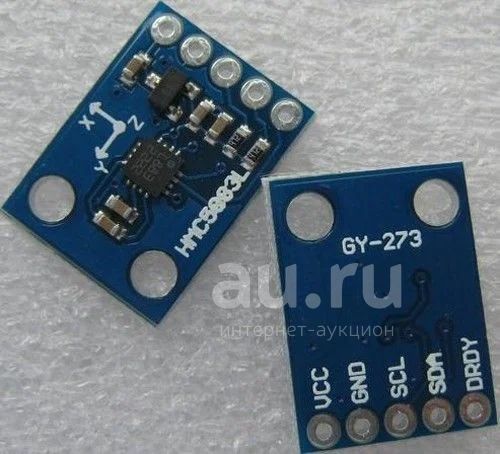

Модуль GY-273 трёхосный магнетометр электронный компас на основе HMC5883L для Arduino AVR Ardupilot APM2.6 Arduino PIC ATMega STM8 STM32 [z80cpu]
Торги завершены. Лот не продан.
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Модуль GY-273 трёхосный магнетометр электронный компас на основе HMC5...
Описание
Состояние | Новое |
В наличии: 1 шт.
http://www51.honeywell.com/aero/common/documents/myaerospacecatalog-documents/Defense_Brochures-documents/HMC5883L_3-Axis_Digital_Compass_IC.pdf
Описание:
HMC5883L - трёхосный магнетометр, работающий по шине I2C. Измеряет напряжённость магнитного поля вдоль всех трёх осей. В качестве сенсоров используется три магниторезистивных датчика. Разработчик - компания Honeywell.
Предел поля: ±8 Гаусс
Разрядность преобразования: 12 бит.
Точность: ±2 миллиГаусса (зависит от количества выборок усреднения)
Интерфейс: I2C
На поверхности Земли дипольное поле 0.3-0.6 Гаусса.
Таким образом, модуль подходит для
1) создания 3D-компаса, который может служить датчиком ориентации устройства в пространстве по всем трём углам
2) устройства для поиска магнитных аномалий
3) всевозможных металлоискателей
4) исследования и документирования магнитных полей электрооборудования (генераторов, двигателей, трансформаторов, проводки)
Размер модуля: 15х14х6 мм
Напряжение питания 3.3-5 вольт
На плате помимо HMC5883L установлен стабилизатор питания и буфер данных.
Пример использования с Arduino здесь:
http://cxem.net/arduino/arduino72.php
http://avrproject.ru/publ/kak_podkljuchit/rabota_s_magnitometrom_hmc5883l/2-1-0-150
www.loveelectronics.co.uk/Tutorials/8/hmc5883l-tutorial-and-arduino-library
