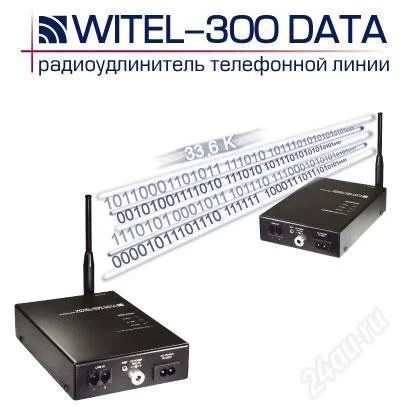

радио удлинитель телефонного канала WITEL -300 DATA

http://www.witel-300-data.ru/use/1.jpg"
http://www.witel-300-data.ru/use/2.gif"
http://www.witel-300-data.ru/use/3.gif"
http://www.witel-300-data.ru/use/4.gif"

Базовая станция WITEL-300 DATA модели BR-300 (Base station)
Радиотракт
Частотный диапазон
— передатчика
— приемника
380 МГц
254 МГц
379 МГц
252 МГц
343 МГц
307 МГц
Тип модуляцииЧастотная (F3E)
Количество рабочих каналов40
Шаг сетки25 кГц12,5 кГц
Мощность несущей передатчика5 Вт + 10%
Чувствительность приемника в дуплексном режиме при SINAD=12 дБ, не хуже-122 дБм-117 дБм
Избирательность приемника по соседнему каналуне менее 60 дБ
Избирательность приемника по побочным каналамне менее 60 дБ
Уровень побочных излучений передатчикане более 2,5 мкВт
Полоса пропускания НЧ (по уровню –3 дБ)300 Гц - 4100 Гц
Коэффициент нелинейных искажений приемникане более 2,5%
Импеданс антенного входа / выхода50 Ом
Телефонный тракт
Модуль входного электрического сопротивления
— в разговорном режиме
— в режиме ожидания вызова
— в режиме вызова
600 Ом
не менее 10 кОм
не менее 4 кОм
Сопротивление постоянному току
— в режиме разговора (ток шлейфа 20–40мА)
— в режиме ожидания вызова
260 Ом
не менее 500 кОм
Требуемое вызывное напряжениене менее 24 В, 21 - 68 Гц
Длительность FLASH *100 … 800 мс
Параметры набора номера:
импульсный набор
— скорость набора *
— импульсный коэффициент *
— межсерийная пауза
тональный набор
10 имп/с, 20 имп/с
1,5; 2,0
не менее 500 мс
соответствуют параметрам тонального набора телефона, подключенного к абонентской станции
Электропитание
Основное (разъем «POWER»
Резервное (разъем «DC POWER»~220В (АС),
12В (DC) +15%–10%
«+» центральный проводник разъема,
«-» общий провод (корпус)
Потребляемая мощностьне более 24 Вт
Общие
Максимальное количество регистрируемых
абонентских станций15
Условия эксплуатации
Температура окружающей среды-10°С +55°С
Относительная влажность воздуха, не более80% при +25°С

* — программируемая величина
Реверсная базовая станция WITEL300 модели RR-300 (Reversal Base station)
Радиотракт
Частотный диапазон:
— передатчик
— приемник
380 МГц
254 МГц
379 МГц
252 МГц
343 МГц
307 МГц
Тип модуляцииЧастотная (F3E)
Количество рабочих каналов40
Шаг сетки25 кГц12,5 кГц
Мощность несущей передатчика5 Вт ± 10%
Чувствительность приемника в дуплексном режиме при S/N=12 дБ (SINAD), не хуже-122 дБм-117 дБм
Избирательность приемника по соседнему каналуне менее 60 дБ
Избирательность приемника по побочным каналамне менее 60 дБ
Уровень побочных излучений передатчикане более 2,5 мкВт
Полоса пропускания НЧ300 Гц - 4100 Гц
Коэффициент нелинейных искажений приемникане более 2,5%
Импеданс антенного выхода / выхода50 Ом
Телефонный тракт
Модуль входного электрического сопротивления нагрузки
— в разговорном режиме
— в режиме ожидания вызова
600 Ом
не менее 10 кОм
Напряжение при разомкнутом шлейфе- 48 В ± 10%
Максимальное сопротивление шлейфа1600 Ом
Вызывное напряжение
Максимальная нагрузка100 В, 25 Гц
3 REN
Длительность разрыва шлейфа, воспринимаемая как команда FLASH200 … 1000 мс
Параметры определения набора номера:
импульсный набор
— скорость набора
— импульсный коэффициент
— межсерийная пауза
тональный набор
— длительность посылки DTMF, не менее
— длительность паузы, не менее
— максимально допустимая пауза между набором цифр в телефонном номере

8 имп/с ... 25 имп/с
1,3 ... 2,2
не менее 150 мс

40 мс
40 мс
10 с
Электропитание
Основное (разъем «POWER»
Резервное (разъем «CHARGE»~ 90 – 265В (АС)
12В +15%–10% (DC)
«+» центральный проводник разъема,
«-» общий провод (корпус);
Потребляемая мощностьне более 25 Вт
Общие
Максимальное количество поддерживаемых абонентских станций15
Условия эксплуатации
Температура окружающей среды-10°С +55°С
Относительная влажность воздуха, не более80% при +25°С

Абонентская станция WITEL-300 DATA (Remote station)
Радиотракт
Частотный диапазон
— передатчика
— приемника
254 МГц
380 МГц
252 МГц
379 МГц
307 МГц
343 МГц
Тип модуляцииЧастотная (F3E)
Количество рабочих каналов40
Шаг сетки25 кГц12,5 кГц
Мощность несущей передатчика5 Вт ± 10%
Чувствительность приемника в дуплексном режиме при S/N=12 дБ (SINAD), не хуже-122 дБм-117 дБм
Избирательность приемника по соседнему каналуне менее 60 дБ
Избирательность приемника по побочным каналамне менее 60 дБ
Уровень побочных излучений передатчикане более 2,5 мкВт
Полоса пропускания НЧ300 Гц — 4100 Гц
Коэффициент нелинейных искажений приемникане более 2,5%
Импеданс антенного входа / выхода50 Ом
Телефонный тракт
Модуль входного электрического сопротивления нагрузки
— в разговорном режиме
— в режиме ожидания вызова
600 Ом
не менее 10 кОм
Напряжение при разомкнутом шлейфе- 48 В ± 10%
Максимальное сопротивление шлейфа1600 Ом
Вызывное напряжение
Максимальная нагрузка100 В, 25 Гц
3 REN
Длительность разрыва шлейфа,
воспринимаемая как команда FLASH200 ... 1000 мс
Параметры определения набора номера:
импульсный набор
— скорость набора
— импульсный коэффициент
— межсерийная пауза
тональный набор

8 имп/с ... 25 имп/с
1,3 ... 2,2
не менее 150 мс
соответствуют параметрам определения тонального набора АТС, к абонентской линии которой подключена базовая станция
Электропитание
Основное (разъем «POWER»
Резервное (разъем «CHARGE»~220В (АС)
12В (DC) +15%–10%
«+» центральный проводник разъема,
«-» общий провод (корпус);
Потребляемая мощностьне более 24 Вт
Условия эксплуатации
Температура окружающей среды-10°С +55°С
Относительная влажность воздуха, не более80% при +25°С
