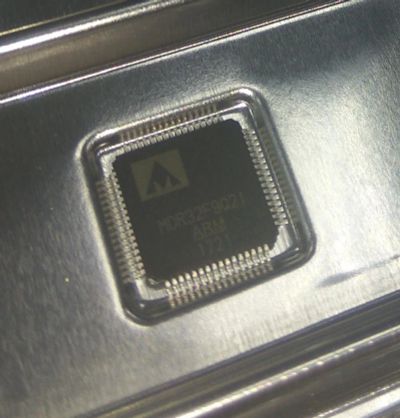

К1986ВЕ92QI MDR32F9Q2I микроконтроллер отечественный Миландр ARM Cortex-M3 80МГц 128КБ Flash 32КБ ОЗУ LQFP64 аналог STM32F103 [z80cpu]
Снят с торгов продавцом.
Причина:
Продам позже
К1986ВЕ92QI MDR32F9Q2I микроконтроллер отечественный Миландр ARM Cort...
Описание лота
Состояние | Новое |
В наличии: 4 штуки. (лот находится в Москве)
Серия 32-разрядных микроконтроллеров построенных на ядре ARM Cortex-M3, содержащих 128 КБ памяти программ Flash-типа и 32 КБ ОЗУ.
Ближайший аналог: STM32F103x.
Температурный диапазон: минус 40°С...+85°С.
Микроконтроллеры работают на тактовой частоте до 80 МГц.
Периферия микроконтроллера включает контроллер USB интерфейса, интерфейсы UART, SPI и I2C, контроллер внешней системной шины, что позволяет работать с внешними микросхемами статического ОЗУ и ПЗУ, NAND Flash-памятью и другими внешними устройствами.
Микроконтроллеры содержат различные таймеры, блоки АЦП и ЦАП, компаратор с тремя входами и внутренней шкалой напряжений.
Архитектура системы памяти за счет матрицы системных шин позволяет минимизировать возможные конфликты при работе системы и повысить общую производительность.
Контроллер DMA позволяет ускорить обмен информацией между ОЗУ и периферией без участия процессорного ядра.
Характеристики
Ядро:
ARM 32-битное RISC-ядро Cortex™-M3 ревизии 2.0, тактовая частота до 80 МГц,
производительность 1.25 DMIPS/МГц (Dhrystone 2.1) при нулевой задержке памяти;
блок аппаратной защиты памяти MPU;
умножение за один цикл, аппаратная реализация деления.
Память:
встроенная энергонезависимая Flash-память программ размером 128 Кбайт;
встроенное ОЗУ размером 32 Кбайт;
контроллер внешней шины с поддержкой микросхем памяти СОЗУ, ПЗУ, NAND Flash.
Питание и тактовая частота:
внешнее питание 2,2 ? 3,6 В;
встроенный регулируемый стабилизатор напряжения на 1,8 В для питания ядра;
встроенные схемы контроля питания;
встроенный домен с батарейным питанием;
встроенные подстраиваемые RC генераторы 8 МГц и 40 кГц;
внешние кварцевые резонаторы на 2 ? 16 МГц и 32 кГц;
встроенный умножитель тактовой частоты PLL для ядра;
встроенный умножитель тактовой частоты PLL для USB.
Режим пониженного энергопотребления:
режимы Sleep, Deep Sleep и Standby;
батарейный домен с часами реального времени и регистрами аварийного сохранения.
Аналоговые модули:
два 12-разрядных АЦП (до 16 каналов);
температурный датчик;
двухканальный 12-разрядный ЦАП;
встроенный компаратор.
Периферия:
контроллер DMA с функциями передачи Периферия-Память, Память-Память;
два контроллера CAN интерфейса;
контроллер USB интерфейса с функциями работы Device и Host;
контроллеры интерфейсов UART, SPI, I2C;
три 16-разрядных таймер-счетчика с функциями ШИМ и регистрации событий;
до 96 пользовательских линий ввода-вывода.
Отладочные интерфейсы:
последовательные интерфейсы SWD и JTAG
Условия передачи:
Внимание! Сначала, позвоните/напишите по телефону, или в WhatsApp / Viber, для того чтобы согласовать передачу лота. Могу доставить в пределах города - 500 рублей. Самовывоз - бесплатно. Могу отправить транспортной компанией (предоплата товара 100% + услуги ТК).
