Книга № 2 Радиосхемы. Пособие для Радиокружков. 196X год. Содержит много интересных схем!

Книга № 2 РАДИОСХЕМЫ. Пособие для Радиокружков. 196X год.

Книга для тех кто хочет окунуться в прошлое (в шестидесятые годы прошлого столетия) и собрать на радиодеталях того времени какую либо конструкцию.

ВНИМАНИЕ! В данной книге отсутствуют несколько первых страниц, книга начинается с 5 страницы. В наличии все страницы с 5 по 76.

(В моих объявлениях есть и вторая книга из этой серии РАДИОСХЕМЫ. Пособие для Радиокружков и она 1965 года и в ней тоже ламповые и транзисторные конструкции, но приведены естественно уже другие конструкции).

В данной книге приведено множество разных интересных конструкций (смотрите содержание) для начинающих (и не только начинающих) радиолюбителей. В книге приведены схемы радиоприёмников на лампах и первых отечественных германиевых полупроводниковых диодах и транзисторах типа П3А, П4, П5, П401, П402, П13, П14, П15, П16, П21, П101, П201, П203, П208, диоды Д1, Д2, Д9, Д18 и так далее…

В книге очень подробно описывается принцип работы той или иной конструкции (разжёвано просто до нельзя…) и все намоточные данные контуров (сколько витков, каким проводом, и на каком каркасе с приведением рисунков каркасов и намотки провода) и трансформаторов вплоть до того на каком железе мотать и как делать каркас, ну и естественно сколько витков и каким проводом.

Так же описывается как настраивать ту или иную конструкцию, что собственно тоже не маловажно для начинающих.

Теперь давайте кратко рассмотрим приведённые в книге конструкции и на чём они собраны:

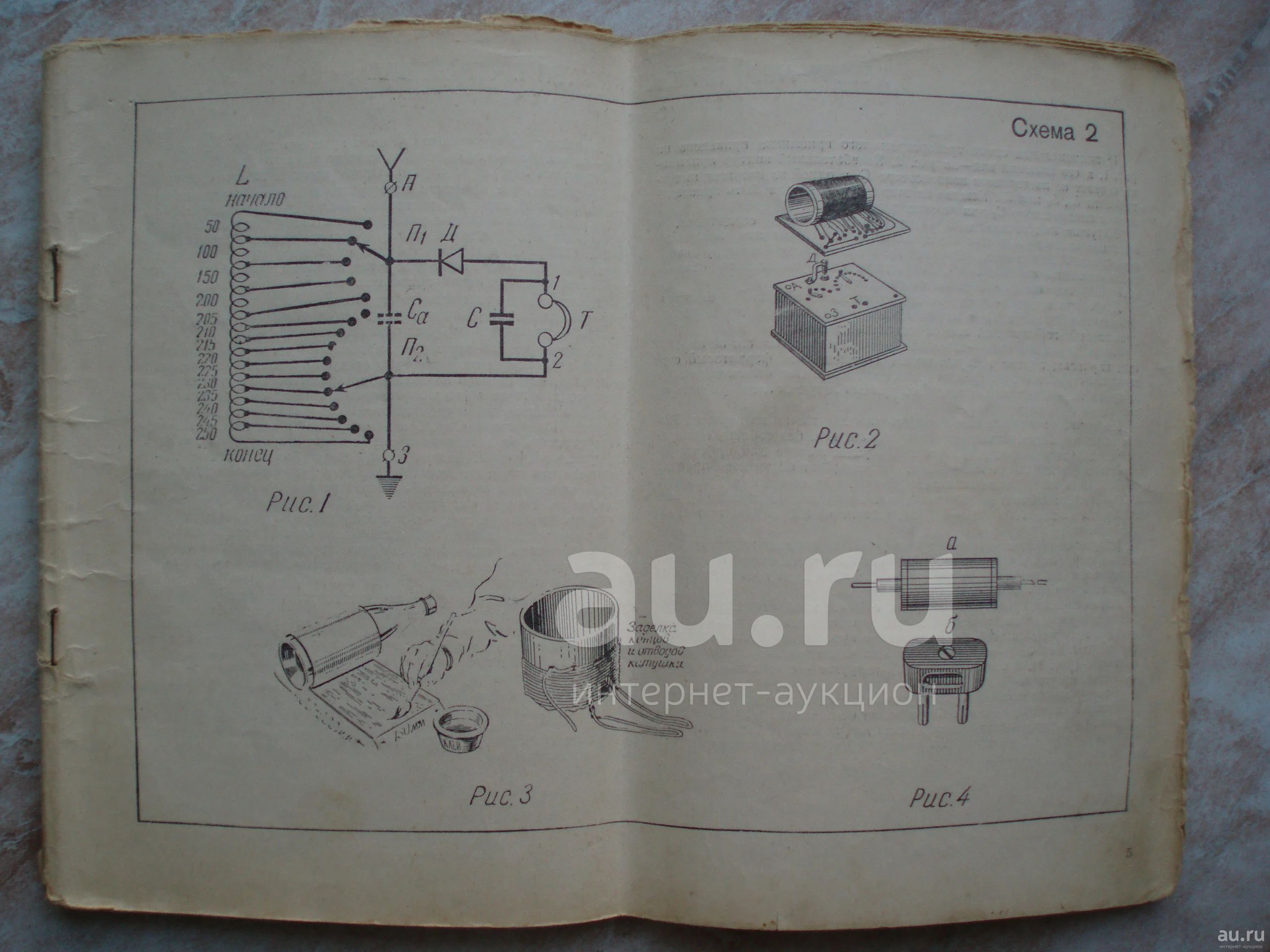

ДЕТЕКТОРНЫЕ ПРИЁМНИКИ НА НЕСКОЛЬКО ПРОГРАММ

ДЕТЕКТОРНЫЙ ПРИЕМНИК С НАСТРОЙКОЙ ПЕРЕМЕННЫМ КОНДЕНСАТОРОМ

ПРИЁМНИК ШАПОШНИКОВА

ОДНОЛАМПОВЫЙ БАТАРЕЙНЫЙ УСИЛИТЕЛЬ ДЛЯ ДЕТЕКТОРНОГО ПРИЕМНИКА

Собран на лампе 2К2М или 2Ж2М

ДВУХЛАМПОВЫЙ БАТАРЕЙНЫЙ УСИЛИТЕЛЬ ДЛЯ ДЕТЕКТОРНОГО ПРИЕМНИКА

Собран на лампах 1Б1П и 2П1П

ПРИСТАВКИ ДЛЯ УВЕЛИЧЕНИЯ ВЫХОДНОЙ МОЩНОСТИ БАТАРЕЙНЫХ ПРИЕМНИКОВ

Одна приставка собрана на лампе СО-243, а вторая на двух лампах 2П1П

ВИБРОПРЕОБРАЗОВАТЕЛИ

Приведено две схемы одна из которых на В-2,5

КЕНОТРОННЫЙ ВЫПРЯМИТЕЛЬ

Приведено две схемы на 5Ц4С и 6Ц5С

ВЫПРЯМИТЕЛЬДЛЯ БАТАРЕЙНОГО ПРИЕМНИКА

Приведено две схемы, одна на 6Ц5С и вторая на диодах

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ НА ПОЛУПРОВОДНИКОВЫХ ТРИОДАХ

Собран на двух транзисторах П4 и четырёх диодах ДГ-Ц25

ДВУХЛАМПОВЫЙ УСИЛИТЕЛЬ НЧ С ПИТАНИЕМ ОТ СЕТИ ПЕРЕМЕННОГО ТОКА

УНЧ собран на трёх лампах 6Ж7, 6П3С, 5Ц4С

РАДИОГРАММОФОН НА ПАЛЬЧИКОВЫХ ЛАМПАХ

Собран на лампах 6Н2П и 6П1П

ПРОСТОЙ ВЫСОКОКАЧЕСТВЕННЫЙ ЛАМПОВЫЙ УСИЛИТЕЛЬ

УНЧ собран на одной 6Н2П и двух 6П14П

УСИЛИТЕЛЬ ДЛЯ ШКОЛЬНОГО РАДИОУЗЛА

В УНЧ применены лампы 6Н2П, 5Ц4С, 6Е5С и три лампы 6П14П

ОДНОЛАМПОВЫЙ БАТАРЕЙНЫЙ ПРИЕМНИК 0-V-0

Собран на лампе 1К1П

БАТАРЕЙНЫЙ ПРИЕМНИК 1-V-0 С НИЗКИМ АНОДНЫМ НАПРЯЖЕНИЕМ

Собран на двух лампах СБ-242

ДВУХЛАМПОВЫЙ РАДИОПРИЕМНИК 0-V-1

Собран а лампах 6Ж8 6П6С и 5Ц4С

ДВУХЛАМПОВЫЙ РАДИОПРИЕМНИК 1-V-0

Собран на лампах 6А8 и 6П9

ТРЁХЛАМПОВЫЙ БАТАРЕЙНЫЙ ПРИЕМНИК 1-V-1

Собран на лампах 2Ж2М (1К1П) 2Ж2М (1Б1П) и СО-244 (2П1П)

ПРИЕМНИК ДЛЯ РАДИОУПРАВЛЯЕМЫХ МОДЕЛЕЙ 0-V-2

Собран на двух лампах 1П2Б и одна 2П1П

ТРЕХЛАМПОВЫЙ ПРИЕМНИК 1-V-1

Собран на двух 6Ж3П и одной 6П1П

ПЕРЕНОСНЫЙ РАДИОПРИЕМНИК

Собран на лампах 1К2П – 3 штуки, двух диодах ДГ-Ц25 и транзисторе П3А

ПРОСТОЙ СУПЕРГЕТЕРОДИН

Собран на лампах 6А8 и 6К7 – 2 штуки

ТРЁХДИАПАЗОННЫЙ СУПЕРГЕТЕРОДИН

Собран на лампах 6А8 6К7 6Г7С 6П6С

ЧЕТЫРЁХЛАМПОВЫЙ СУПЕРГЕТЕРОДИН

Собран на лампах 6А2П 6К4П 6Ж3П 6П1П

БАТАРЕЙНЫЙ ЧЕТЫРЁХЛАМПОВЫЙ СУПЕРГЕТЕРОДИН

Собран на лампах 1А1П 1К1П 1Б1П 2П1П

БАТАРЕЙНАЯ ПЕРЕДВИЖКА

Приёмник на лампах 1А1П 1К1П - 2 штуки и одна 2П1П

МАЛОГАБАРИТНАЯ РАДИОЛА

Собрана на двух лампах 6И1П и 6П14П

ОДНОЛАМПОВЫЙ УКВ КОНВЕРТЕР

Собран на лампе 6А7 Диапазон 38-40 МГц

КОРОТКОВОЛНОВЫЙ КОНВЕРТЕР

Собран на лампе 6И1П Диапазон 16-50 метров

ПРОСТОЙ КОРОТКОВОЛНОВЫЙ СУПЕРГЕТЕРОДИН

Собран на лампах 6А10С и 6Н7С

ДЕТЕКТОРНЫЙ ПРИЕМНИК С УСИЛИТЕЛЕМ НА ПОЛУПРОВОДНИКАХ

Собран на двух транзисторах П6Г

РАДИОГРАММОФОН НА ПОЛУПРОВОДНИКОВЫХ ТРИОДАХ

Собран на двух транзисторах П1Е и двух П3В

ПРОСТЫЕ ПРИЕМНИКИ НА ПОЛУПРОВОДНИКОВЫХ ТРИОДАХ

Приведено три схемы на транзисторах П1Е

ПРИЕМНИК НА ДВУХ ПОЛУПРОВОДНМКОВЫХ ТРИОДАХ

Собран на транзисторах П1Е и П1А
